Las sondas de tipo anillo son producidas para adaptarse a los diferentes diámetros de cabeza de los remaches. Principalmente, éstas son utilizadas para detectar grietas subsuperficiales con los remaches en su lugar, sin ser retirados. También, pueden ser configuradas en modo puente o reflexión.

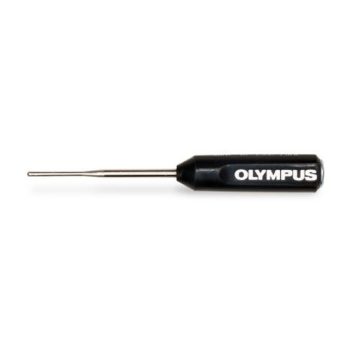

Las sondas de tipo lápiz son sondas dotadas de una punta de plástico para fines generales en la detección de grietas superficiales o cercanas a la superficie. Estas están disponibles con diferentes configuraciones de bobinas y opciones de conectores. Las sondas de tipo lápiz para inspección superficial son suministradas con un collar ajustable para garantizar mayor estabilidad.
Las sondas de tipo puntual son utilizadas para detectar los defectos ya sea en las superficies o debajo de ellas. El amplio diámetro de sus bobinas y su operación por baja frecuencia son útiles para monitorizar grandes áreas y detectar defectos en mayor rango de tamaños, generalmente iguales a la mitad del diámetro de la sonda.
Las sondas deslizantes están diseñadas específicamente para inspeccionar filas de remaches. Estas operan en el modo de reflexión y son utilizadas para detectar defectos superficiales o cercanos a la superficie. Vienen en tipos ajustables, para garantizar una adaptabilidad a diferentes tamaños de remaches, y en tipos fijos utilizados generalmente para procedimiento específicos
Punta en ángulo de 30° o 45° con eje de acero inoxidable. Diseñadas para la detección de grietas superficiales en general, estas sondas están disponibles en una variedad de longitudes y con diferentes configuraciones de bobinas y caídas; brindan también diversas opciones de conectores.
Sondas de agujero de tornillo para escáneres giratorios Olympus
Las sondas de escáner giratorias se utilizan con dispositivos mecánicos para girar automáticamente la sonda en el orificio. Las sondas que utilizan bobinas diferenciales de reflexión con frecuencias de operación de 100 kHz a 2 MHz son típicas. Soportan tolerancias estrechas y son altamente confiables.
Las sondas de escáner giratorio están disponibles en una variedad de diámetros y estilos para trabajar con los escáneres giratorios de Olympus. Las sondas de las series SPO-5965 y SUB están equipadas con un conector Fischer de 4 clavijas, mientras que las series SPO-3564 incorporan el estilo de conector LEMO de 4 clavijas.
Las sondas enumeradas en esta página están diseñadas para ser resistentes y son casi indestructibles cuando se caen o se expanden. Sus puntas de sonda tienen puntas de plástico flexibles que se comprimen automáticamente a su tamaño original después de expandirse para que quepan en los orificios de los pernos más grandes (consulte la tabla a continuación para conocer los rangos de tamaño de orificios) El beneficio de estas puntas flexibles es que no se debe realizar ningún ajuste manual adicional a la sonda después de que se haya escariado un agujero de perno a un diámetro mayor.
Las sondas rotativas del escáner utilizan una bobina de tipo diferencial de reflexión que funciona en el rango de 200 kHz a 3 MHz. Son adecuados para estructuras de aluminio y materiales de baja conductividad.
Las sondas adicionales para escáneres de rotación incluyen una variedad de sondas especializadas para escáneres, tales como las sondas ajustables de tipo X, las sondas ajustables de tipo Y, las sondas para la inspección de grietas y aquellas en acero inoxidable para la inspección de grietas.
Las bobinas de las sondas de inspección manual en perforaciones de pernos/remaches están ubicadas en el ángulo derecho según la orientación del eje. Estas sondas son giradas manualmente para inspeccionar perforaciones producidas por la extracción de pernos o remaches. Las sondas están disponibles en diámetros de serie (fraccional o métrico) o personalizados, equipadas de bobinas absolutas o diferenciales.
Las sondas para soldaduras están diseñadas para efectuar inspecciones en soldaduras de materiales ferrosos. Estas representan una mejor alternativa que aquellas inspecciones por partículas magnéticas, las cuales requieren una preparación (limpieza) del área antes de iniciar la inspección.
Eje de acero inoxidable. Diseñadas para la detección de grietas superficiales en general, estas sondas están disponibles en una variedad de longitudes y con diferentes configuraciones de bobinas; brindan también diversas opciones de conectores.
El escáner portátil motorizado SteerROVER™ se basa en el escáner MapROVER™ de capacidad demostrada en campo. Pero, además, se dota de capacidades de direccionamiento, lo que permite posicionarlo a partir de una distancia determinada. Esta función es útil para inspeccionar grandes superficies ferromagnética, como recipientes de presión y tanques, en donde el área que se desea inspeccionar resulta difícil de alcanzar por el operador. El escáner puede ser configurado para controlar la corrosión con un brazo de escaneo motorizado, o para inspeccionar soldaduras (ya sean longitudinales o circunferenciales) con un soporte de sonda. El escáner es controlado usando un control remoto con pantalla táctil, por lo que no es necesario el uso de un PC en el sitio de inspección. La única conexión se establece entre el controlador de tensión y la entrada del codificador del detector de defectos OmniScan® o FOCUS PX™.
El VersaMOUSE ™ es un escáner diseñado para exploraciones con codificación lineal con una sonda de matriz en fase. El botón de indexación integrado lo hace ideal para aplicaciones de mapeo en 2-D como el panel plano CFRP y las inspecciones de corrosión. El VersaMOUSE puede realizar una exploración codificada de una línea, seguida de la indexación de la posición en la dirección perpendicular. Luego se puede realizar otra exploración de una línea y yuxtaponer a la exploración anterior. Este proceso se repite para producir un mapa 2D completo del área de interés.
Características
Exploración lineal codificada (un eje) para la inspección de matriz en fase.
Botón de clicker integrado para indexación que permite el mapeo 2-D.
Horquilla ajustable para una instalación fácil y rápida de múltiples dimensiones de cuña.
Dos ruedas de goma que permanecen en contacto con la superficie para una máxima adherencia.
Un yugo fácil de cortar y con resorte que se puede colocar con un sesgo de 90º.
Resolución del encoder: 8.4 pasos / mm.
Cuerpo de aluminio duradero y construcción impermeable.
Compatible con OmniScan, TomoScan FOCUS LT ™ (con adaptador opcional) y otros instrumentos con el cable de encoder adecuado (no incluido).
El WeldROVER es un escáner simple motorizado de un eje codificado de calidad industrial que permite una adquisición de datos completamente automatizada. Realiza inspecciones phased array eficientes de soldaduras en tubos o recipientes ferromagnéticos con hasta 6 palpadores. Utiliza las tecnologías de ultrasonidos (UT), difracción del tiempo de vuelo (TOFD) y phased array (PA).
