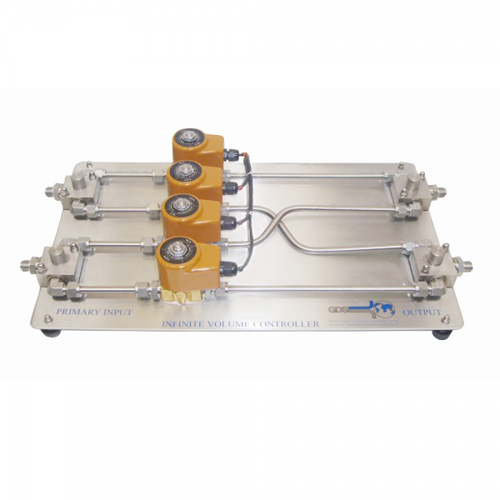

Controlador Presión/Volumen Infinito (GDSIVC)
El controlador de Volumen Infinito (IVC) ha sido creado para salvar las restricciones de capacidad volumétrica, permitiendo que el ensayo se realice, de forma continua, bajo control del volumen o de la presión.
Cuando se utiliza un controlador de presión/volumen, una vez se alcanza su capacidad volumétrica (por ejemplo, 100% lleno o 100% vacÌo), el operador debe vaciarlo o llenarlo, respectivamente, de forma manual. Uniendo dos controladores GDS de presión/volumen en paralelo, el sistema IVC conmuta automáticamente entre ellos una vez alcanzada la capacidad del controlador.
▪ Permite
✓ Presión continua
✓ Caudal continuo
✓ Medida acumulativa del cambio de volumen
Productos relacionados
El sistema de ensayo triaxial GDSTTS es un sistema avanzado completamente automatizado, pensado principalmente para ensayos triaxiales con aplicación de trayectorias de tensiones gracias a la aplicación directa de la tensión axial a través del actuador localizado en la base de la celda triaxial y controlado mediante sistema hidráulico. El sistema GDSTTS permite realizar ensayos avanzados, tales como aplicación de trayectorias de tensiones, ensayos cíclicos de baja frecuencia, K0, etc. todos controlados por ordenador.
De hecho, gracias a la flexibilidad del software GDSLAB, se pueden realizar casi todos los ensayos definidos por el usuario. La extensa gama de controladores de presión y celdas triaxiales GDS permite que cada sistema pueda ser configurado de acuerdo con las especificaciones de cada cliente.
La Prensa Hidráulica de Carga Axial/Radial GDSHLF permite sincronizar la carga axial con la presión radial en la celda triaxial, siendo una característica avanzada añadida en la aplicación de trayectorias de tensiones dinámicas. Se pueden añadir al sistema básico varios transductores de medida avanzados para, por ejemplo, medir las extensiones axiales locales y la presión a media altura de la probeta.
▪ Rangos de Carga Axial
✓ 20 KN a 250 KN
✓ Otras bajo pedido.
▪ Rangos de Frecuencia Axial (máx)
✓ 10 Hz
✓ 20 Hz
▪ Rangos de Frecuencia Radial (máx)
✓ 10 Hz
✓ 20 Hz
El Sistema de Ensayo Standard de Corte (GDSSS) es un equipo electromecánico que puede ser configurado para el ensayo de corte de simple o corte directo o ambos tipo de ensayo.
▪ Rangos de fuerza: 2,5 kN a 5 kN
▪ Tamaño de Muestra Corte Simple
✓ ø 50 mm
✓ ø 70 mm
✓ otras según pedido.
▪ Tamaño de Muestra Corte Directo
✓ ø 50 mm a ø 100 mm
✓ 50 mm a 100 mm
VIS (Virtual Infinite Stiffness) es un desarrollo exclusivo que permite al usuario, al ensayar la probeta, manejar la prensa como si esta tuviese rigidez infinita.
▪ Rangos de Carga Axial
✓ 100 KN
✓ 250 KN
✓ 400 KN
✓ Otras bajo pedido
▪ Dimensiones del Marco de Carga
✓ 100 KN – Luz Horizontal: 500 mm – Luz Vertical : 0 a 735 mm.
✓ 250 KN – Luz Horizontal: 750 mm – Luz Vertical : 250 a 1.050 mm.
✓ 400 KN – Luz Horizontal: 750 mm – Luz Vertical : 250 a 1.050 mm.
Una probeta cilíndrica de suelo se confina lateralmente con anillos de retención de baja fricción, revestidos de Teflon, que aseguran una sección transversal constante. El desplazamiento axial/normal se puede evitar mientras se aplica la fuerza de corte, garantizándose por tanto la condición de volumen constante, es decir, corte simple. El equipo de Corte Simple Cíclico Dinámico Electromecánico (EMDCSS) es el equipo más adecuado para la investigación del comportamiento dinámico del suelo debido a su facilidad de uso y capacidad de simular diversas capacidades de carga reales del suelo, difÌciles de obtener con otros equipos de laboratorio. El EMDCSS permite una rotación, suave y continua, de 90º en las direcciones principales de tensión. La necesidad de simular la rotación en las direcciones principales de tensión es común en los problemas geotécnicos, incluido el de carga sísmica. El equipo permite la determinación directa, con drenaje y sin drenaje, de la relación tensión de corte y extensión de corte. El ensayo de corte simple es un ensayo corriente en estudios para estructuras subacuáticas, deslizamientos y estudios sísmicos. Además, de poder realizar ensayos cíclicos dinámicos permite estudiar la capacidad de amortiguación y licuefacción del suelo, bajo condición de corte simple.
El Penetrómetro TG 73-200 se puede configurar a petición para realizar pruebas penetrométricas estáticas (CPT) o pruebas penetrométricas tanto estáticas (CPT) como dinámicas continuas (DP). En cuanto a las pruebas dinámicas, dependiendo de los terrenos principalmente examinados, el penetrómetro puede estar equipado con diferentes sistemas de golpeo (Superpesado – DPSH, Pesado – PDH o Medio – DPM). Permite asimismo la toma de muestras alteradas o semialteradas que permiten una mejor interpretación estratigráfica. El TG 73-200 se caracteriza por su alto rendimiento energético. La energía transmitida por el mazo a las varillas es igual al 78% aproximadamente. Garantiza la perfecta verticalidad durante la introducción de las varillas.
| Motor | Tipo | Diésel; 4 cil. |
| Potencia [HP (kW) – RPM] | 36 (26.8) – 3600 | |
| Refrigeración | Agua | |
| Desplaziamiento | Orugas con transmisión hidrostática | Orugas engomadas |
| Velocidad de traslación [km/h] | 0 ÷ 2.5 | |
| Pendiente máx. % | 30 | |
| Bomba hidráulica | Número de bombas | 4 |
| Máx. presión operativa [bar] | 220 | |
| Estabilizadores | Número | 3 |
| Tipo | Hidráulico |
Se usa para determinar el contenido de humedad al que los suelos arcillosos pasan de un plástico a un estado líquido.
Incluye: taza de latón extraíble, manivela y mecanismo de leva ajustables, contador de golpe y base. Existen diferentes versiones disponibles de acuerdo con las diversas Normas en uso. Son idénticas en forma y difieren, en general, del tipo de base y el peso de la copa. Además, todas las versiones están disponibles ya sea manualmente o con motor. Las herramientas de ranurado, que también se refieren a los diferentes estándares, no están incluidas y deben pedirse por separado.
Pesos aprox .:
Versiones estándar 2 kg.
Versiones motorizadas 4 kg.
|
Especificaciones técnicas del módulo sísmico |
|
|
Frecuencia de muestreo |
30000 S/s |
|
Resolución |
12 bit |
|
Periodo de muestreo |
600 ms |
|
Frecuencia de funcionamiento |
0 – 300 Hz |
|
número de ejes |
3 |
Elementos opcionales disponibles
| Motor | Tipo | Gasolina; 1 cil.; 45° |
| Potencia [HP (kW) – RPM] | 6 (4.5) – 3600 | |
| Refrigeración | Aria | |
| Desplazamiento | Transmisión hidrostática | 4 x 4 |
| Velocidad de traslación [km/h] |
0 ÷ 2.5 | |
| Pendiente máx. % | 30 | |
| Bompa hidráulica | Número de bombas | 1 |
| Máx. presión operativa [bar] |
150 | |
| Estabilizadores | Número | 3 |
| Tipo | Manual |
El ensayo de veleta permite la medición directa y precisa de la resistencia al corte no drenado de terrenos cohesivos saturados. Puede realizarse en el campo, en pared o en el fondo de excavaciones o bien, en el laboratorio en una muestra oportunamente confinada.
La prueba consiste en hincar en el suelo que se desea examinar una veleta («vane«) de cuatro cuchillas ortogonales y al girarla, medir el valor de torsión necesario para provocar la rotura del terreno. A continuación, se puede seguir girando la veleta de unas vueltas hasta haber removido completamente el terreno, midiendo la resistencia al corte residual del terreno en cuestión después de grandes deformaciones.
Las veletas que se pueden utilizar con los varios tipos de tubo de revestimiento son las siguientes:
| Penetrómetros | Diámetro Interno / Externo del tubo de revestimiento | Veletas utilizables |
| DPM30-20 TG30-20 |
20 / 33 mm | 38×19 |
| TG63-100 TG63-150 TG73-200 |
32 / 48 mm | 60×30 50×25 38×19 |
El penetrómetro DPM30 permite la realización de pruebas penetrométricas exclusivamente de tipo dinámico continuo. Para las pruebas dinámicas, el penetrómetro está equipado con un sistema de golpeo formado por un mazo de 30 kg (66 libras) y carrera de 200 mm (7,87 pulgadas), propulsado por un motor hidráulico. Para el funcionamiento está presente un grupo moto-bomba, en el que el motor puede ser de gasolina o eléctrico (220v o 110v). Para la extracción de varillas, tubos de revestimiento y extractores de muestras, se utiliza un extractor hidráulico. El penetrómetro se controla mediante un distribuidor de pedal. La conexión hidráulica de los distintos componentes, se realiza mediante acoples rápidos. La fiabilidad está corroborada por centenares de especímenes operativos en Italia y en el mundo.
Elementos opcionales disponibles
En el penetrómetro DPM30, además del equipamiento estándar, es posible utilizar también:
• un extractor de muestras para sacar muestras de terrenos semialteradas para garantizar una mejor capacidad de interpretación de los datos penetrométricos;
• puntas de recuperación;
• tubos de revestimiento para pruebas DP.
Sistema de Penetración
- Peso del mazo: 30 kg
- Altura de caída: 200 mm
- Varillas de acero especiales: Ø 20 mm; L 1000 mm; Peso 2,4 kg
- Características cono: Ø 35,6 mm; B 60°; A 10 cm²
El Sistema de Ensayo de Consolidación (GDSCTS) es un sistema de alta gama ideado para el ensayo automático de consolidación de suelos. El GDSCTS puede realizar ensayos clásicos, como ensayos de carga escalonada, y ensayos más avanzados, como aquellos con incremento constante del gradiente hidráulico y carga cíclica, todos ellos controlados por computador. De hecho, dada la flexibilidad del software GDSLAB, se puede realizar cualquier ensayo definido por el usuario. Por otro lado, gracias a la extensa gama de controladores de presión y celdas de consolidación, se puede configurar cada sistema según las necesidades del cliente.
▪ Celda Rowe-Barden
✓ Rango de Diámetros: 50 mm a 100 mm.
✓ Rango de Presión: 500 KPa a 4.000 KPa.
▪ Adaptable para ensayo de suelo no saturado.
