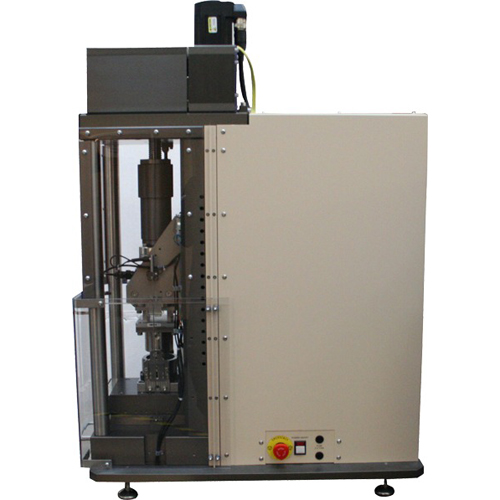

Corte Simple Ciclico Dinámico Electromecánico (EMDCSS)
Una probeta cilíndrica de suelo se confina lateralmente con anillos de retención de baja fricción, revestidos de Teflon, que aseguran una sección transversal constante. El desplazamiento axial/normal se puede evitar mientras se aplica la fuerza de corte, garantizándose por tanto la condición de volumen constante, es decir, corte simple. El equipo de Corte Simple Cíclico Dinámico Electromecánico (EMDCSS) es el equipo más adecuado para la investigación del comportamiento dinámico del suelo debido a su facilidad de uso y capacidad de simular diversas capacidades de carga reales del suelo, difÌciles de obtener con otros equipos de laboratorio. El EMDCSS permite una rotación, suave y continua, de 90º en las direcciones principales de tensión. La necesidad de simular la rotación en las direcciones principales de tensión es común en los problemas geotécnicos, incluido el de carga sísmica. El equipo permite la determinación directa, con drenaje y sin drenaje, de la relación tensión de corte y extensión de corte. El ensayo de corte simple es un ensayo corriente en estudios para estructuras subacuáticas, deslizamientos y estudios sísmicos. Además, de poder realizar ensayos cíclicos dinámicos permite estudiar la capacidad de amortiguación y licuefacción del suelo, bajo condición de corte simple.
Productos relacionados
El Sistema de Elementos Bender (BES) permite determinar fácilmente el módulo de corte máximo del suelo a pequeñas extensiones en el interior de la celda triaxial. La medida de la deformabilidad a extensiones muy bajas en el laboratorio es difícil de obtener debido a la insuficiente resolución y precisión de los sensores de medida de fuerza y desplazamiento. Se puede determinar la medida de la deformabilidad a bajas extensiones en la celda triaxial recurriendo al uso de transductores de medida local, pero esta situación puede resultar costosa y normalmente se deja para proyectos de investigación. Añadir elementos Bender a un sistema de ensayo triaxial hace que la medida del Gmax y del módulo de corte máximo se vuelvan rutinarios, sencillos y económicos.
El Controlador GDS Avanzado de Presión/Volumen (ADVDPC) es una bomba de tornillo, controlada por microprocesador que permite controlar y medir la presión del fluido y el cambio de volumen. Es un dispositivo básico para los laboratorios comerciales de mecánica de suelos y para los centros de educación dado que ofrece una gran precisión, una alta resolución y un total control. El ADVDPC cuenta además con la ventaja de poder usarse con agua, aceite o aire.
En la modalidad de funcionamiento autónomo, el ADVDPC se convierte en una fuente de presión constante, con capacidad para sustituir a las fuentes de presión tradicionales de los laboratorios tales como la columna de mercurio, el aire comprimido, etc. también permite medir el cambio de volumen a una resolución de 1mm3 (0,001cc).
▪ Rango de Presión
✓ 500 kPa a 8.000 kPa
✓ 16 MPa a 150 MPa
▪ Capacidad Volumétrica
✓ 200 cc
✓ 1.000 cc (hasta 2 MPa)
El controlador GDS Presión/Volumen Empresarial (ELDPC) es un dispositivo polivalente que permite controlar la presión del agua y el cambio de volumen. Con una presión máxima de 1.000 kPa y una capacidad volumétrica de 200cc.
El controlador ELDPC se presenta como una alternativa a las fuentes de presión y a los medidores de cambio de volumen de los laboratorios convencionales de mecánica de suelos. Es perfecto como fuente de presión (de confinamiento o de cola) en la celda triaxial y mide también el cambio de volumen en la probeta. No necesita aire comprimido para su funcionamiento. Puede ser controlado con un teclado incorporado (opcional) o directamente desde el PC.
▪ Rango de Presión
✓ 0 a 1 MPa
▪ Capacidad Volumétrica
✓ 200 cc
El Sistema de Ensayo Triaxial Dinámico Empresarial ELDYN ha sido creado para satisfacer la demanda en el sector de los laboratorios geotécnicos de un sistema de ensayo triaxial dinámico básico. ELDYN es un sistema sencillo que permite cargar cíclicamente la probeta triaxial, controlando la fuerza o el desplazamiento, al mismo tiempo que monitoriza la variación de la presión de poro en la probeta.
El sistema de ensayo triaxial dinámico ELDYN es el resultado de más de 15 años de experiencia GDS en la creación, fabricación, control y soporte técnico de sistemas dinámicos electromecánicos. Se compone de una máquina de ensayo de gran rigidez axial, con un actuador electromecánico montado en el cabezal, con un recorrido de 100mm y una capacidad de ±5kN (ó ±10kN) a 5Hz.
▪ Celdas Triaxiales
✓ 76 mm a 150 mm
▪ Versiones Disponibles
✓ Elementos Bender
✓ No Saturados
El Equipo Cilindro Hueco SS-HCA de aplicación de pequeñas extensiones permite aplicar un desplazamiento rotacional y binario a una probeta cilíndrica hueca. Es posible controlar la intensidad y la dirección de las tres tensiones principales utilizando este equipo. Se puede utilizar para el estudio, por ejemplo, de:
▪ Anisotropía de suelo
▪ Efectos de la rotación de las tensiones principales
▪ Efectos de las tensiones principales intermedias
El Actuador de Fuerza (GDSFA) es un sistema general de aplicación de fuerza con servo-control e indicación en todo momento de la fuerza y desplazamiento aplicados. La unidad cuenta con una puerta de comunicación IEEE488 GPIB, o RS232, así como con la posibilidad de (opcional): de Deformabilidad Infinita Virtual (VIS). Estas características excepcionales, junto con el software GDSLAB, controladores de presión/volumen y la interfaz de datos, le proporcionan capacidades ilimitadas en los ensayos corrientes como avanzados de suelos y rocas controlados por PC.
▪ Rango de Fuerza:
✓ 10 KN
✓ 25 KN
✓ 50 KN
▪ Rango de Desplazamiento
✓ 100 mm
▪ VIS
El Equipo de Columna Resonante (RCA) se utiliza para excitar uno de los extremos de la probeta cilíndrica (sólida o hueca) de suelo. Se excita la probeta en torsión o flexión a través de un sistema de control electromagnético. Una vez encontrada la frecuencia principal de resonancia, a través de la medida del movimiento de la extremidad libre de la probeta, se calculan la velocidad de propagación de la onda y el grado de amortiguamiento del suelo. Se obtiene asÌ el módulo de corte torsional a través de la velocidad calculada y de la densidad de la probeta.
▪ Dimensiones de la Probeta
✓ ø 50 * 100 mm
✓ ø 70 * 140 mm
✓ Bajo Pedido
▪ Ensayos Disponibles
✓ Torsión
✓ Flexión
✓ Amortiguamiento
▪ Ensayos Opcionales
✓ Corte Torsional
El Penetrómetro TG63 se puede configurar a petición para realizar pruebas penetrométricas dinámicas continuas, pruebas penetrométricas estáticas (CPT) o ambas. En cuanto a las pruebas dinámicas, dependiendo de los terrenos principalmente examinados, el penetrómetro puede estar equipado con diferentes sistemas de golpeo (Superpesado – DPSH, Pesado – PDH o Medio – DPM). Permite asimismo la toma de muestras alteradas o semialteradas que permiten una mejor interpretación estratigráfica. El TG63 se caracteriza por su alto rendimiento energético. La energía transmitida por el mazo a las varillas es igual al 78% aproximadamente. Garantiza la perfecta verticalidad durante la introducción de las varillas. Reduce los tiempos de la prueba, permitiendo introducir contemporáneamente las varillas y sus tubos de revestimiento. Hace posible la extracción de la varilla por entero. Presenta un sistema de anclaje solidario al mástil que permite reducir drásticamente los tiempos de posicionamiento de la máquina, y que reduce los esfuerzos de hincado sobre el bastidor. El penetrómetro de la serie TG63 está construido sobre un carro de orugas autopropulsado de tracción hidráulica, que permite la más amplia movilidad, incluso en terrenos irregulares. También puede colocarse en laderas muy empinadas, mediante tres estabilizadores; además, es posible inclinar el mástil de forma que quede siempre perfectamente vertical. Es una máquina sumamente flexible, que posee la prerrogativa de poder ser utilizada por un único operador. Las pruebas penetrométricas estáticas pueden realizarse con punta mecánica (Begemann) y adquisición manual (CPT) o bien, utilizando puntas diferentes (opcionales) como el piezocono (CPTU) o el piezocono sísmico (S-CPTU) que permiten una interpretación estratigráfica más fiable y la determinación del perfil de la velocidad de las ondas de corte (Vs). La modalidad estática/dinámica permite obtener información a lo largo de áreas verticales constituidas por terrenos con diferentes características mecánicas (desde muy blandos a muy duros y compactos), mientras que el paso a través de capas especialmente duras es posible gracias a un cabezal de rotación (opcional) que permite la ejecución de preorificios.
TG 63 100
| Motor | Tipo | Gasolina; 2 cil.; V |
| Potencia [HP (kW) – RPM] | 16 (12) – 3600 | |
| Refrigeración | Aire | |
| Desplazamiento | Orugas con transmisión hidrostática |
Orugas engomadas |
| Velocidad de traslación [km/h] |
0 ÷ 1.8 | |
| Pendiente má. % | 25 | |
| Bomba hidráulica |
Número de bombas | 2 |
| Máx. presión operativa [bar] |
250 | |
| Estabilizadores | Número | 3 |
| Tipo | Hidráulico |
TG 63 150
| Motor | Tipo | Gasolina; 2 cyl.; V | Diésel; 2 cyl. |
| Potencia [HP (kW) – RPM] | 23 (16.9) – 3600 | 18 (13.5) – 3600 | |
| Refrigeración | Aire | Agua | |
| Desplazamiento | Orugas con transmisión hidrostática | Orugas Engomadas | |
| Velocidad de traslación [km/h] | 0 ÷ 2 | ||
| Pendiente máx. % | 25 | ||
| Bomba hidráulica |
Número de bombas | 2 | |
| Máx. presión operativa [bar] | 240 | ||
| Estabilizadores | Número | 3 | |
| Tipo | Hidráulico | ||
El Sistema de Ensayo Triaxial Automático GDSTAS es un sistema de ensayo triaxial compuesto por una prensa y dos controladores de presión/volumen que puede ser configurado según necesidades y presupuesto. Usando la gama de prensas, celdas triaxiales, controladores de presión y el software GDSLAB, el sistema se puede configurar tanto para ensayos de suelos y rocas en laboratorios comerciales, como en laboratorios de investigación. Utilizando el software GDSLAB, con módulos de ensayo específicos, el sistema GDSTAS también puede realizar ensayos avanzados como aplicación de trayectorias de tensiones, ensayos cíclicos de baja frecuencia, K0, etc. todos controlados por ordenador. El sistema GDSTAS permite incorporar desde una prensa de 50KN hasta una de 500KN, asÌ como un controlador de 500KPa hasta uno de 150MPa.
▪ Rangos de Fuerza
✓ 50 KN a 500 KN
▪ Rangos de presión de confinamiento o cola
✓ 500 KPa a 150 MPa
▪ Celdas Triaxiales
✓ 1.700 KPa a 128 MPa
✓ 38 mm a 300 mm
El ensayo de veleta permite la medición directa y precisa de la resistencia al corte no drenado de terrenos cohesivos saturados. Puede realizarse en el campo, en pared o en el fondo de excavaciones o bien, en el laboratorio en una muestra oportunamente confinada.
La prueba consiste en hincar en el suelo que se desea examinar una veleta («vane«) de cuatro cuchillas ortogonales y al girarla, medir el valor de torsión necesario para provocar la rotura del terreno. A continuación, se puede seguir girando la veleta de unas vueltas hasta haber removido completamente el terreno, midiendo la resistencia al corte residual del terreno en cuestión después de grandes deformaciones.
Las veletas que se pueden utilizar con los varios tipos de tubo de revestimiento son las siguientes:
| Penetrómetros | Diámetro Interno / Externo del tubo de revestimiento | Veletas utilizables |
| DPM30-20 TG30-20 |
20 / 33 mm | 38×19 |
| TG63-100 TG63-150 TG73-200 |
32 / 48 mm | 60×30 50×25 38×19 |
El Sistema GDS de Ensayo Triaxial Cíclico de Gran Diámetro LDCTTS, con fuente de energía hidráulica, incorpora una celda triaxial de gran diámetro pensada para el ensayo de probetas de partículas de gran dimensión, tales como balastos de vías férreas. El sistema permite realizar ensayos triaxiales estáticos y dinámicos, asÌ como otros ensayos triaxiales avanzados.
▪ Rango de Fuerza
✓ 100 KN a 250 KN
✓ Otras bajo pedido.
▪ Rango de Frecuencia
✓ 0 a 10 Hz
▪ Dimensiones de la probeta
✓ Altura: 450 mm Diámetro: 300 mm
✓ Otras bajo pedido.
▪ Camara interna HKUST
▪ Conforme a
✓ ASTM D3999-91
✓ EN 13286-7: 2004
La Prensa Hidráulica de Carga Axial/Radial GDSHLF permite sincronizar la carga axial con la presión radial en la celda triaxial, siendo una característica avanzada añadida en la aplicación de trayectorias de tensiones dinámicas. Se pueden añadir al sistema básico varios transductores de medida avanzados para, por ejemplo, medir las extensiones axiales locales y la presión a media altura de la probeta.
▪ Rangos de Carga Axial
✓ 20 KN a 250 KN
✓ Otras bajo pedido.
▪ Rangos de Frecuencia Axial (máx)
✓ 10 Hz
✓ 20 Hz
▪ Rangos de Frecuencia Radial (máx)
✓ 10 Hz
✓ 20 Hz
