Elastómero de acoplamiento

Aqualene es un nuevo elastómero diseñado específicamente para aplicaciones de inspección ultrasónica. A diferencia de los couplants secos que normalmente se usan como parte integral de las sondas ultrasónicas, este elastómero se puede aplicar independientemente de la sonda. La impedancia acústica del nuevo material es casi la misma que la del agua y su coeficiente de atenuación es inferior al de todos los demás elastómeros documentados y muchos plásticos. Las aplicaciones para pruebas no destructivas incluyen:
Almohadillas de sujeción flexibles
Prueba de contacto seco de baja reverberación de material de pared delgada
Líneas de retardo de baja velocidad
El implante seco Aqualene evita los inconvenientes del acoplamiento húmedo cuando se utiliza en superficies porosas o refractarias. Su uso elimina la absorción por el material y evita residuos desordenados. Además, Aqualene puede servir como aislante térmico.
Los productos de aqualene couplant están disponibles en muchos tamaños y espesores, y también están disponibles diseños personalizados.

Productos relacionados

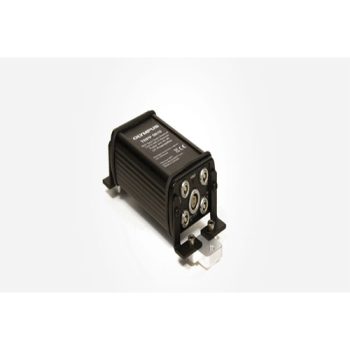

Preamplificador/emisor remoto TRPP 5810

La unidad TRPP 5810 es un emisor remoto y un preamplificador de alto rendimiento concebido para las inspecciones por difracción del tiempo de vuelo (TOFD), compatible con la familia de escáneres de Olympus y los sistemas de inspección de soldadura PV-100 y PV-200.
El emisor remoto y preamplificador ofrece una óptima relación señal-ruido para las inspecciones por TOFD, combinando -bajo una única caja compacta- un preamplificador de 40 dB y un emisor remoto de alto voltaje (200 V). El TRPP 5810 soporta dos canales de ultrasonido, permitiendo, así, la inspección simultánea con uno o dos pares de palpadores TOFD.

Aplicación

El TRPP 5810 sirve como emisor y como preamplificador.

TRPP 5810 como emisor

Ofrece una ganancia de impulso complementaria para producir -si necesario- una señal más fuerte para detectar las fallas difíciles de encontrar.

TRPP 5810 como preamplificador

Ofrece una ganancia complementaria o una mayor relación señal-ruido -si necesario- para una óptima adquisición de señales en materiales gruesos que presentan una alta atenuación de ultrasonido.
Permite el uso de cables largos para palpadores remotos.

Emisor

Emisor remoto de impulsos de alto voltaje (200 V).
Frecuencia de repetición de impulsos de hasta 10 kHz a 100 ns por canal y de hasta 20 kHz a 50 ns para un solo canal.
El diseño de las salidas de la parte emisora está concebido para evitar la conexión por error a otros instrumentos o a las salidas del instrumento emisor principal.

Cotizar

Bomba suministradora de acoplante CFU

El CFU03 y el CFU05 son unidades portátiles de bombas eléctricas que se utilizan para suministrar el líquido de relleno a las cuñas durante las inspecciones ultrasónicas. Ambas unidades están equipadas con una bomba de diafragma que tiene un bypass para garantizar un flujo constante y evitar cualquier problema de cebado de la bomba. Las unidades de bomba también tienen una válvula para controlar el flujo de salida. El CFU05 cuenta con capacidad de succión de agua para reducir la pérdida de agua cuando se usa con algunas cuñas de línea de retardo de agua.

Características de la CFU-03
Bomba de diafragma con un flujo de 3.78 l / min (1 GPM) a 60 psi
La derivación interna garantiza que la bomba siempre esté cebada.
Funciona en 100 VAC y 240 VAC.
Botón de inicio / parada
Válvula de control de flujo de salida
El tubo de entrada de la bomba está equipado con un filtro y una válvula de retención para garantizar que el tubo esté siempre lleno.
Accesorios de conexión rápida de entrada y salida
Caja de plástico resistente
Certificado CE

Características de la CFU-05
El CFU05 tiene las mismas características que el CFU03 más:
Succión de agua generada por un sistema Venturi utilizando un suministro externo de aire comprimido
