Palpadores de Inmersión Especial
Los transductores especiales de inmersión se refieren a una variedad de transductores que realizan muchas aplicaciones específicas, como la medición del grosor de la pared, la inspección del revestimiento de aluminio o la detección de fallas de elementos múltiples. Este grupo contiene los siguientes tipos de transductores: estuche de aspecto lateral, pincel, estilo iR y XMS.
Productos relacionados
Sondas de agujero de tornillo para escáneres giratorios Olympus
Las sondas de escáner giratorias se utilizan con dispositivos mecánicos para girar automáticamente la sonda en el orificio. Las sondas que utilizan bobinas diferenciales de reflexión con frecuencias de operación de 100 kHz a 2 MHz son típicas. Soportan tolerancias estrechas y son altamente confiables.
Las sondas de escáner giratorio están disponibles en una variedad de diámetros y estilos para trabajar con los escáneres giratorios de Olympus. Las sondas de las series SPO-5965 y SUB están equipadas con un conector Fischer de 4 clavijas, mientras que las series SPO-3564 incorporan el estilo de conector LEMO de 4 clavijas.
Las sondas enumeradas en esta página están diseñadas para ser resistentes y son casi indestructibles cuando se caen o se expanden. Sus puntas de sonda tienen puntas de plástico flexibles que se comprimen automáticamente a su tamaño original después de expandirse para que quepan en los orificios de los pernos más grandes (consulte la tabla a continuación para conocer los rangos de tamaño de orificios) El beneficio de estas puntas flexibles es que no se debe realizar ningún ajuste manual adicional a la sonda después de que se haya escariado un agujero de perno a un diámetro mayor.
Las sondas rotativas del escáner utilizan una bobina de tipo diferencial de reflexión que funciona en el rango de 200 kHz a 3 MHz. Son adecuados para estructuras de aluminio y materiales de baja conductividad.
Los accesorios para este tipo de palpadores facilitan las aplicaciones y técnicas de las inspecciones por inmersión. Estos accesorios incluyen columnas de agua, tanques de inmersión, espejos reflectantes y tubos para la manipulación de palpadores.
Serie de sondas especializadas entre las cuales destacan: la sonda Lápiz 3551l, las sondas para la inspección de los álabes de turbina, las sondas con puntas de plástico, las sondas digitales y las sondas con puntas de medición amortiguadas.
Las sondas de eje curvo son sondas de acero inoxidable para fines generales en la detección de grietas superficiales o cercanas a la superficie. Estas están disponibles en una variedad de tamaños y con diferentes configuraciones de bobinas y opciones de conectores.
Los transductores de contacto de los transductores de onda cortante de incidencia normal de un solo elemento introducen ondas cortantes directamente en la pieza de prueba sin el uso de la conversión del modo de onda refractada.
Recomendamos el uso de nuestro implante de onda de cizallamiento SWC para pruebas de propósito general.
Ventajas:
Genera ondas de corte que se propagan perpendiculares a la superficie de prueba
Para facilitar la alineación, la dirección de la polarización de la onda de corte es nominalmente en línea con el conector en ángulo recto
La relación de las componentes de onda longitudinal a onda de corte generalmente es inferior a -30 dB.
Aplicaciones:
Mediciones de velocidad de onda de corte.
Cálculo del módulo de elasticidad y el módulo de corte de Young (ver Notas técnicas, página 46)
Caracterización de la estructura del grano del material.

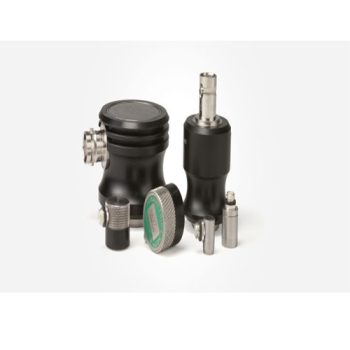

Un palpador de suela protegida consta de un solo elemento palpador de contacto de onda longitudinal, que se puede utilizar con la línea de retardo, la membrana protectora o un capuchón protector al desgaste.
Ventajas:
Ofrece versatilidad al ofrecer una línea de retardo extraíble, una gorra protectora de desgaste y una membrana protectora
Cuando el transductor se usa solo (sin ninguna de las opciones), la cara de desgaste epoxi proporciona una buena adaptación de impedancia acústica a los plásticos, muchos compuestos y otros materiales de baja impedancia
Los estuches están roscados para un fácil acoplamiento a las opciones de línea de retardo, membrana protectora y tapa de desgaste
Aplicaciones:
Detección de defectos de haz recto
Medidor de espesor
Inspecciones de alta temperatura
Inspección de platos, palanquillas, barras y piezas forjadas.
Las sondas de acero inoxidable para escáneres de rotación comprenden toda la gama de sondas de acero inoxidable, incluyendo aquellas de las series estándar y SEU.
Las bobinas de las sondas de inspección manual en perforaciones de pernos/remaches están ubicadas en el ángulo derecho según la orientación del eje. Estas sondas son giradas manualmente para inspeccionar perforaciones producidas por la extracción de pernos o remaches. Las sondas están disponibles en diámetros de serie (fraccional o métrico) o personalizados, equipadas de bobinas absolutas o diferenciales.
Las sondas de tipo puntual son utilizadas para detectar los defectos ya sea en las superficies o debajo de ellas. El amplio diámetro de sus bobinas y su operación por baja frecuencia son útiles para monitorizar grandes áreas y detectar defectos en mayor rango de tamaños, generalmente iguales a la mitad del diámetro de la sonda.

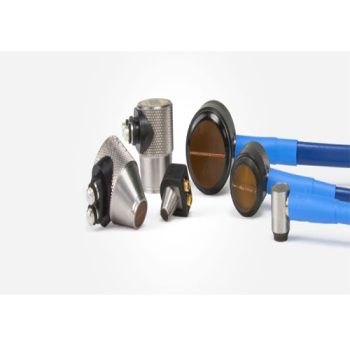

Los transductores y cuñas de viga en ángulo miniatura se utilizan principalmente para probar la integridad de la soldadura. Su diseño les permite ser escaneados fácilmente de un lado a otro y proporciona una corta distancia de acercamiento. Los transductores de haz angular son transductores de un solo elemento utilizados con una cuña para introducir una onda de corte refractada u onda longitudinal en una pieza de prueba
Los palpadores para las soldaduras por puntos están específicamente diseñados para brindar prestaciones óptimas durante los ensayos no destructivos de numerosos tipos de soldaduras por puntos, incluyendo los utilizados en el sector automotriz y otras aplicaciones industriales.
Los transductores ultrasónicos de soldadura por puntos IMS de Olympus están diseñados específicamente para proporcionar un rendimiento óptimo para pruebas no destructivas de numerosos tipos de soldaduras por puntos, incluidas las que se utilizan en aplicaciones automotrices e industriales. La inspección ultrasónica de las soldaduras por puntos implica el análisis de lo que se conoce como «reducción de ruido» dentro del nugget de soldadura. A diferencia de muchas otras técnicas de medición directa, la inspección de soldadura por puntos analiza las características de los ecos múltiples devueltos por el sonido de la energía acústica dentro del nugget de soldadura. El espaciado del eco, la atenuación del sonido y la detección de eco intermedia son algunos de los indicadores de la calidad de la soldadura que son analizados por inspectores capacitados.
El uso de couplant es casi siempre necesario para proporcionar un acoplamiento acústico entre el transductor y la pieza de prueba. Ofrecemos varios tipos de cupones para adaptarse a prácticamente todas las aplicaciones.
