Palpadores de onda transversal de incidencia normal
Los transductores de contacto de los transductores de onda cortante de incidencia normal de un solo elemento introducen ondas cortantes directamente en la pieza de prueba sin el uso de la conversión del modo de onda refractada.
Recomendamos el uso de nuestro implante de onda de cizallamiento SWC para pruebas de propósito general.
Ventajas:
Genera ondas de corte que se propagan perpendiculares a la superficie de prueba
Para facilitar la alineación, la dirección de la polarización de la onda de corte es nominalmente en línea con el conector en ángulo recto
La relación de las componentes de onda longitudinal a onda de corte generalmente es inferior a -30 dB.
Aplicaciones:
Mediciones de velocidad de onda de corte.
Cálculo del módulo de elasticidad y el módulo de corte de Young (ver Notas técnicas, página 46)
Caracterización de la estructura del grano del material.
Productos relacionados
Las sondas adicionales para escáneres de rotación incluyen una variedad de sondas especializadas para escáneres, tales como las sondas ajustables de tipo X, las sondas ajustables de tipo Y, las sondas para la inspección de grietas y aquellas en acero inoxidable para la inspección de grietas.

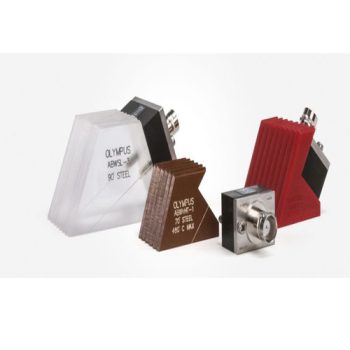

Los palpadores y zapatas con difracción del tiempo de vuelo (TOFD) generan ondas longitudinales refractadas en el acero. Se utilizan en aplicaciones en las que se debe medir el tamaño de las fisuras por medio de la técnica TOFD
Ventajas
Nuestros transductores de difracción de tiempo de vuelo son sondas de onda longitudinal altamente amortiguadas que ofrecen una excelente resolución en aplicaciones de TOFD difíciles. Estos transductores de banda ancha de elementos compuestos altamente sensibles están disponibles en frecuencias de 2.25 MHz a 15 MHz y en tamaños de 3 mm (0.25 «) a 12 mm (0.50»). Son para usar con cuñas especializadas TOFD diseñadas para producir ondas longitudinales refractadas en acero.
Punta de ángulo de 90° con eje de acero inoxidable. Diseñadas para la detección de grietas superficiales en general, estas sondas están disponibles en una variedad de longitudes y con diferentes configuraciones de bobinas y caídas; brindan también diversas opciones de conectores.
El uso de couplant es casi siempre necesario para proporcionar un acoplamiento acústico entre el transductor y la pieza de prueba. Ofrecemos varios tipos de cupones para adaptarse a prácticamente todas las aplicaciones.
Un palpador de suela protegida consta de un solo elemento palpador de contacto de onda longitudinal, que se puede utilizar con la línea de retardo, la membrana protectora o un capuchón protector al desgaste.
Ventajas:
Ofrece versatilidad al ofrecer una línea de retardo extraíble, una gorra protectora de desgaste y una membrana protectora
Cuando el transductor se usa solo (sin ninguna de las opciones), la cara de desgaste epoxi proporciona una buena adaptación de impedancia acústica a los plásticos, muchos compuestos y otros materiales de baja impedancia
Los estuches están roscados para un fácil acoplamiento a las opciones de línea de retardo, membrana protectora y tapa de desgaste
Aplicaciones:
Detección de defectos de haz recto
Medidor de espesor
Inspecciones de alta temperatura
Inspección de platos, palanquillas, barras y piezas forjadas.
Sondas de agujero de tornillo para escáneres giratorios Olympus
Las sondas de escáner giratorias se utilizan con dispositivos mecánicos para girar automáticamente la sonda en el orificio. Las sondas que utilizan bobinas diferenciales de reflexión con frecuencias de operación de 100 kHz a 2 MHz son típicas. Soportan tolerancias estrechas y son altamente confiables.
Las sondas de escáner giratorio están disponibles en una variedad de diámetros y estilos para trabajar con los escáneres giratorios de Olympus. Las sondas de las series SPO-5965 y SUB están equipadas con un conector Fischer de 4 clavijas, mientras que las series SPO-3564 incorporan el estilo de conector LEMO de 4 clavijas.
Las sondas enumeradas en esta página están diseñadas para ser resistentes y son casi indestructibles cuando se caen o se expanden. Sus puntas de sonda tienen puntas de plástico flexibles que se comprimen automáticamente a su tamaño original después de expandirse para que quepan en los orificios de los pernos más grandes (consulte la tabla a continuación para conocer los rangos de tamaño de orificios) El beneficio de estas puntas flexibles es que no se debe realizar ningún ajuste manual adicional a la sonda después de que se haya escariado un agujero de perno a un diámetro mayor.
Las sondas rotativas del escáner utilizan una bobina de tipo diferencial de reflexión que funciona en el rango de 200 kHz a 3 MHz. Son adecuados para estructuras de aluminio y materiales de baja conductividad.
Los transductores de RTD son bien conocidos en la industria nuclear para la inspección de áreas críticas de soldadura en tuberías y recipientes a presión. Somos el representante exclusivo de América del Norte para esta línea especial de transductores fabricados por RTD en los Países Bajos. El ámbito de aplicaciones para estos transductores es extenso: inspección de acero austenítico de grano grueso, ubicación de grietas en el revestimiento, detección y dimensionamiento de IGSCC, escaneo automático de tuberías y recipientes a presión, y aplicaciones continuas de alta temperatura.
Los palpadores para las soldaduras por puntos están específicamente diseñados para brindar prestaciones óptimas durante los ensayos no destructivos de numerosos tipos de soldaduras por puntos, incluyendo los utilizados en el sector automotriz y otras aplicaciones industriales.
Los transductores ultrasónicos de soldadura por puntos IMS de Olympus están diseñados específicamente para proporcionar un rendimiento óptimo para pruebas no destructivas de numerosos tipos de soldaduras por puntos, incluidas las que se utilizan en aplicaciones automotrices e industriales. La inspección ultrasónica de las soldaduras por puntos implica el análisis de lo que se conoce como «reducción de ruido» dentro del nugget de soldadura. A diferencia de muchas otras técnicas de medición directa, la inspección de soldadura por puntos analiza las características de los ecos múltiples devueltos por el sonido de la energía acústica dentro del nugget de soldadura. El espaciado del eco, la atenuación del sonido y la detección de eco intermedia son algunos de los indicadores de la calidad de la soldadura que son analizados por inspectores capacitados.
El eje flexible de cobre de estas sondas puede adaptarse a varias formas. Diseñadas para la detección de grietas superficiales en general, estas sondas flexibles están disponibles en una variedad de longitudes y con diferentes configuraciones de bobinas y caídas; brindan también diversas opciones de conectores.
Las sondas de conductividad están diseñadas para clasificar los metales no ferrosos y determinar el daño en el material, o la condición de este, después de un tratamiento térmico.

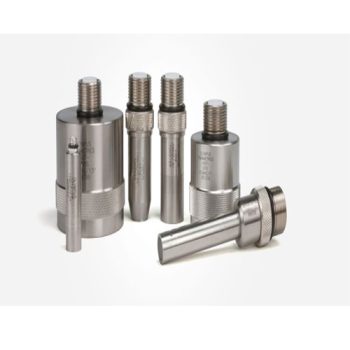

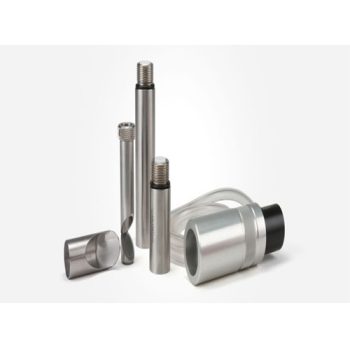

Los accesorios para este tipo de palpadores facilitan las aplicaciones y técnicas de las inspecciones por inmersión. Estos accesorios incluyen columnas de agua, tanques de inmersión, espejos reflectantes y tubos para la manipulación de palpadores.
Las sondas deslizantes están diseñadas específicamente para inspeccionar filas de remaches. Estas operan en el modo de reflexión y son utilizadas para detectar defectos superficiales o cercanos a la superficie. Vienen en tipos ajustables, para garantizar una adaptabilidad a diferentes tamaños de remaches, y en tipos fijos utilizados generalmente para procedimiento específicos
