Palpadores para la inspección de soldaduras por puntos
Los palpadores para las soldaduras por puntos están específicamente diseñados para brindar prestaciones óptimas durante los ensayos no destructivos de numerosos tipos de soldaduras por puntos, incluyendo los utilizados en el sector automotriz y otras aplicaciones industriales.
Los transductores ultrasónicos de soldadura por puntos IMS de Olympus están diseñados específicamente para proporcionar un rendimiento óptimo para pruebas no destructivas de numerosos tipos de soldaduras por puntos, incluidas las que se utilizan en aplicaciones automotrices e industriales. La inspección ultrasónica de las soldaduras por puntos implica el análisis de lo que se conoce como «reducción de ruido» dentro del nugget de soldadura. A diferencia de muchas otras técnicas de medición directa, la inspección de soldadura por puntos analiza las características de los ecos múltiples devueltos por el sonido de la energía acústica dentro del nugget de soldadura. El espaciado del eco, la atenuación del sonido y la detección de eco intermedia son algunos de los indicadores de la calidad de la soldadura que son analizados por inspectores capacitados.
Productos relacionados
Las sondas de tipo puntual son utilizadas para detectar los defectos ya sea en las superficies o debajo de ellas. El amplio diámetro de sus bobinas y su operación por baja frecuencia son útiles para monitorizar grandes áreas y detectar defectos en mayor rango de tamaños, generalmente iguales a la mitad del diámetro de la sonda.
Las sondas de conductividad están diseñadas para clasificar los metales no ferrosos y determinar el daño en el material, o la condición de este, después de un tratamiento térmico.
Las sondas de eje curvo son sondas de acero inoxidable para fines generales en la detección de grietas superficiales o cercanas a la superficie. Estas están disponibles en una variedad de tamaños y con diferentes configuraciones de bobinas y opciones de conectores.
Un transductor de inmersión es un transductor de onda longitudinal de un solo elemento con una capa de longitud de onda de 1/4 acoplada acústicamente al agua. Los transductores de inmersión están diseñados específicamente para transmitir ultrasonido en aplicaciones en las que las partes de prueba están sumergidas parcial o totalmente en agua, lo que permite una técnica de acoplamiento uniforme y rápida para el escaneo rápido de las piezas. Se pueden agregar lentes de enfoque para aumentar la sensibilidad y el rendimiento del transductor en un área particular de una parte. Los transductores de inmersión se pueden enfocar de forma esférica o cilíndrica a pedido dentro del rango focal permitido para una frecuencia y tamaño de elemento dados.
Las bobinas de las sondas de inspección manual en perforaciones de pernos/remaches están ubicadas en el ángulo derecho según la orientación del eje. Estas sondas son giradas manualmente para inspeccionar perforaciones producidas por la extracción de pernos o remaches. Las sondas están disponibles en diámetros de serie (fraccional o métrico) o personalizados, equipadas de bobinas absolutas o diferenciales.
Los transductores de contacto de los transductores de onda cortante de incidencia normal de un solo elemento introducen ondas cortantes directamente en la pieza de prueba sin el uso de la conversión del modo de onda refractada.
Recomendamos el uso de nuestro implante de onda de cizallamiento SWC para pruebas de propósito general.
Ventajas:
Genera ondas de corte que se propagan perpendiculares a la superficie de prueba
Para facilitar la alineación, la dirección de la polarización de la onda de corte es nominalmente en línea con el conector en ángulo recto
La relación de las componentes de onda longitudinal a onda de corte generalmente es inferior a -30 dB.
Aplicaciones:
Mediciones de velocidad de onda de corte.
Cálculo del módulo de elasticidad y el módulo de corte de Young (ver Notas técnicas, página 46)
Caracterización de la estructura del grano del material.

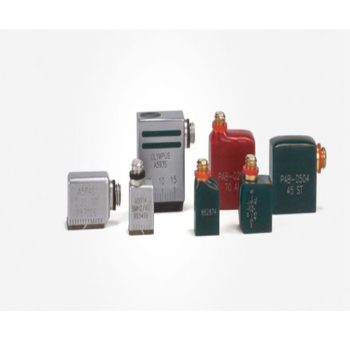

Los transductores de haces angulares integrales cuentan con características de señal-ruido superiores y están contenidos en cajas de plástico durables. Ciertos modelos, incluyen conectores Right Microdot derecho y Microdot recto
Transductores de haz de ángulo integral
La duradera superficie de desgaste de plástico prolonga la vida útil del transductor y evita el rayado de componentes críticos
La pequeña distancia de aproximación y la altura total del transductor proporcionan una excelente opción para aplicaciones de acceso limitado
Características de señal a ruido superiores para estos pequeños transductores integrales
Anillo de dedo incluido con los transductores estilo caja Micro-Miniature-RM
Los transductores de alta frecuencia son transductores de inmersión o de contacto de un solo elemento diseñados para producir frecuencias de 20 MHz y mayores.
Los transductores de contacto están disponibles en frecuencias de hasta 225 MHz. El rendimiento depende del pulsador / receptor y la aplicación. Todos los transductores se fabrican de forma especial según las especificaciones del cliente. Contáctenos para discutir aplicaciones.
Ventajas:
El diseño de banda ancha altamente amortiguado proporciona una excelente resolución de tiempo
Longitudes de onda cortas para capacidades superiores de resolución de fallas
El enfoque permite diámetros de haz muy pequeños
Las frecuencias van desde 20 MHz hasta 225 Mhz.
Dos elementos en ángulo crean una ruta de sonido en forma de V en el material de prueba. Este «pseudo-enfoque» mejora la resolución en la zona focal. Un transductor de doble elemento consta de dos elementos de cristal alojados en el mismo caso, separados por una barrera acústica. Un elemento transmite ondas longitudinales y el otro elemento actúa como receptor.
Ventajas:
Mejora la resolución cerca de la superficie.
Elimina los múltiplos de línea de retardo para aplicaciones de alta temperatura
Parejas bien en superficies rugosas o curvas
Reduce el ruido directo de dispersión de la espalda en materiales de grano grueso o dispersión
Combina las capacidades de penetración de un transductor de un solo elemento de frecuencia más baja con las capacidades de resolución cerca de la superficie de un transductor de un solo elemento de frecuencia más alta
Puede ser contorneado para ajustarse a las partes curvas.
Aplicaciones:
Medición del espesor del muro restante
Monitoreo de corrosión / erosión
Revestimiento de soldadura de revestimiento y revestimiento / desunión
Detección de porosidad, inclusiones, grietas y laminados en piezas fundidas y forjadas.
Detección de grietas en pernos u otros objetos cilíndricos.
La capacidad de temperatura máxima es de 800 ° F (425 ° C) para 5.0 MHz e inferior; 350 ° F (175 ° C) para 7.5 MHz y 10 MHz. El ciclo de trabajo recomendado para temperaturas de la superficie de 200 ° F (90 ° C) a 800 ° F (425 ° C) es de diez segundos de contacto máximo seguido de un mínimo de un minuto de enfriamiento por aire (no se aplica a Miniature Tip Dual)
Los palpadores y zapatas con difracción del tiempo de vuelo (TOFD) generan ondas longitudinales refractadas en el acero. Se utilizan en aplicaciones en las que se debe medir el tamaño de las fisuras por medio de la técnica TOFD
Ventajas
Nuestros transductores de difracción de tiempo de vuelo son sondas de onda longitudinal altamente amortiguadas que ofrecen una excelente resolución en aplicaciones de TOFD difíciles. Estos transductores de banda ancha de elementos compuestos altamente sensibles están disponibles en frecuencias de 2.25 MHz a 15 MHz y en tamaños de 3 mm (0.25 «) a 12 mm (0.50»). Son para usar con cuñas especializadas TOFD diseñadas para producir ondas longitudinales refractadas en acero.
Los accesorios para este tipo de palpadores facilitan las aplicaciones y técnicas de las inspecciones por inmersión. Estos accesorios incluyen columnas de agua, tanques de inmersión, espejos reflectantes y tubos para la manipulación de palpadores.
Un palpador de suela protegida consta de un solo elemento palpador de contacto de onda longitudinal, que se puede utilizar con la línea de retardo, la membrana protectora o un capuchón protector al desgaste.
Ventajas:
Ofrece versatilidad al ofrecer una línea de retardo extraíble, una gorra protectora de desgaste y una membrana protectora
Cuando el transductor se usa solo (sin ninguna de las opciones), la cara de desgaste epoxi proporciona una buena adaptación de impedancia acústica a los plásticos, muchos compuestos y otros materiales de baja impedancia
Los estuches están roscados para un fácil acoplamiento a las opciones de línea de retardo, membrana protectora y tapa de desgaste
Aplicaciones:
Detección de defectos de haz recto
Medidor de espesor
Inspecciones de alta temperatura
Inspección de platos, palanquillas, barras y piezas forjadas.
