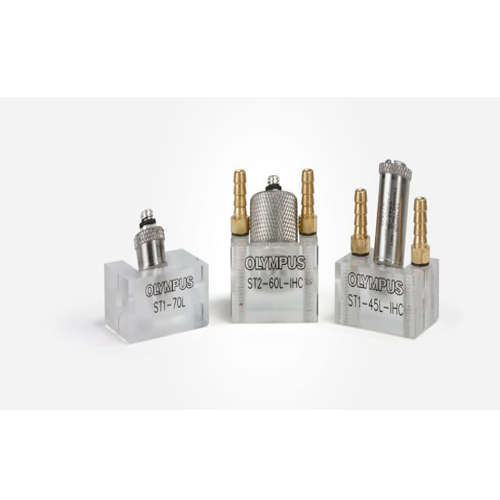

Palpadores TOFD
Los palpadores y zapatas con difracción del tiempo de vuelo (TOFD) generan ondas longitudinales refractadas en el acero. Se utilizan en aplicaciones en las que se debe medir el tamaño de las fisuras por medio de la técnica TOFD
Ventajas
Nuestros transductores de difracción de tiempo de vuelo son sondas de onda longitudinal altamente amortiguadas que ofrecen una excelente resolución en aplicaciones de TOFD difíciles. Estos transductores de banda ancha de elementos compuestos altamente sensibles están disponibles en frecuencias de 2.25 MHz a 15 MHz y en tamaños de 3 mm (0.25 «) a 12 mm (0.50»). Son para usar con cuñas especializadas TOFD diseñadas para producir ondas longitudinales refractadas en acero.
Productos relacionados
Los transductores de haces angulares integrales cuentan con características de señal-ruido superiores y están contenidos en cajas de plástico durables. Ciertos modelos, incluyen conectores Right Microdot derecho y Microdot recto
Transductores de haz de ángulo integral
La duradera superficie de desgaste de plástico prolonga la vida útil del transductor y evita el rayado de componentes críticos
La pequeña distancia de aproximación y la altura total del transductor proporcionan una excelente opción para aplicaciones de acceso limitado
Características de señal a ruido superiores para estos pequeños transductores integrales
Anillo de dedo incluido con los transductores estilo caja Micro-Miniature-RM
Un palpador de suela protegida consta de un solo elemento palpador de contacto de onda longitudinal, que se puede utilizar con la línea de retardo, la membrana protectora o un capuchón protector al desgaste.
Ventajas:
Ofrece versatilidad al ofrecer una línea de retardo extraíble, una gorra protectora de desgaste y una membrana protectora
Cuando el transductor se usa solo (sin ninguna de las opciones), la cara de desgaste epoxi proporciona una buena adaptación de impedancia acústica a los plásticos, muchos compuestos y otros materiales de baja impedancia
Los estuches están roscados para un fácil acoplamiento a las opciones de línea de retardo, membrana protectora y tapa de desgaste
Aplicaciones:
Detección de defectos de haz recto
Medidor de espesor
Inspecciones de alta temperatura
Inspección de platos, palanquillas, barras y piezas forjadas.
Seleccione entre una variedad de calidades de cable para satisfacer sus necesidades de aplicación específicas
Longitudes estándar 3 ‘(1 m), 4’ (1.2 m), 6 ‘(1.8 m). Al realizar el pedido, reemplace la x en el número de pieza con la longitud de cable deseada en pies
Longitudes de cable personalizadas están disponibles; por favor especifique cuando ordene
El prefijo de numeración de la pieza indica el estilo del conector para ambos extremos del cable
Todos los cables tienen una impedancia de 50 ohmios a menos que se especifique lo contrario.
Contáctenos para cables especiales o personalizados.
Los transductores de contacto de los transductores de onda cortante de incidencia normal de un solo elemento introducen ondas cortantes directamente en la pieza de prueba sin el uso de la conversión del modo de onda refractada.
Recomendamos el uso de nuestro implante de onda de cizallamiento SWC para pruebas de propósito general.
Ventajas:
Genera ondas de corte que se propagan perpendiculares a la superficie de prueba
Para facilitar la alineación, la dirección de la polarización de la onda de corte es nominalmente en línea con el conector en ángulo recto
La relación de las componentes de onda longitudinal a onda de corte generalmente es inferior a -30 dB.
Aplicaciones:
Mediciones de velocidad de onda de corte.
Cálculo del módulo de elasticidad y el módulo de corte de Young (ver Notas técnicas, página 46)
Caracterización de la estructura del grano del material.
Las sondas de tipo puntual son utilizadas para detectar los defectos ya sea en las superficies o debajo de ellas. El amplio diámetro de sus bobinas y su operación por baja frecuencia son útiles para monitorizar grandes áreas y detectar defectos en mayor rango de tamaños, generalmente iguales a la mitad del diámetro de la sonda.
Los transductores de haz de ángulo estándar son transductores grandes de un solo elemento utilizados con una cuña para introducir una onda de corte refractada u onda longitudinal en una pieza de prueba.
Ventajas
El gran tamaño del elemento permite la inspección de componentes más gruesos y proporciona un gran índice de escaneo
Transductores disponibles en las series Accuscan-S, Centrascan y Videoscan
Accupath y cuñas estilo alta temperatura disponibles
Los receptáculos roscados de latón roscados aseguran un anclaje firme del transductor en la cuña
Disponible en frecuencias tan bajas como 0.5 MHz y 1.0 MHz
Tornillos cautivos incluidos con el transductor
Serie de sondas especializadas entre las cuales destacan: la sonda Lápiz 3551l, las sondas para la inspección de los álabes de turbina, las sondas con puntas de plástico, las sondas digitales y las sondas con puntas de medición amortiguadas.
El eje flexible de cobre de estas sondas puede adaptarse a varias formas. Diseñadas para la detección de grietas superficiales en general, estas sondas flexibles están disponibles en una variedad de longitudes y con diferentes configuraciones de bobinas y caídas; brindan también diversas opciones de conectores.
Sondas de agujero de tornillo para escáneres giratorios Olympus
Las sondas de escáner giratorias se utilizan con dispositivos mecánicos para girar automáticamente la sonda en el orificio. Las sondas que utilizan bobinas diferenciales de reflexión con frecuencias de operación de 100 kHz a 2 MHz son típicas. Soportan tolerancias estrechas y son altamente confiables.
Las sondas de escáner giratorio están disponibles en una variedad de diámetros y estilos para trabajar con los escáneres giratorios de Olympus. Las sondas de las series SPO-5965 y SUB están equipadas con un conector Fischer de 4 clavijas, mientras que las series SPO-3564 incorporan el estilo de conector LEMO de 4 clavijas.
Las sondas enumeradas en esta página están diseñadas para ser resistentes y son casi indestructibles cuando se caen o se expanden. Sus puntas de sonda tienen puntas de plástico flexibles que se comprimen automáticamente a su tamaño original después de expandirse para que quepan en los orificios de los pernos más grandes (consulte la tabla a continuación para conocer los rangos de tamaño de orificios) El beneficio de estas puntas flexibles es que no se debe realizar ningún ajuste manual adicional a la sonda después de que se haya escariado un agujero de perno a un diámetro mayor.
Las sondas rotativas del escáner utilizan una bobina de tipo diferencial de reflexión que funciona en el rango de 200 kHz a 3 MHz. Son adecuados para estructuras de aluminio y materiales de baja conductividad.
Un palpador con línea de retardo reemplazable está compuesto de un solo elemento palpador Videoscan alojado en una caja diseñada para su utilización con una línea de retardo reemplazable
Ventajas:
El transductor muy húmedo combinado con el uso de una línea de retardo proporciona una excelente resolución cerca de la superficie
La mayor frecuencia del transductor mejora la resolución
Mejora la capacidad de medir materiales delgados o encontrar pequeños defectos al utilizar el método de contacto directo
Contorno disponible para piezas curvas.
Aplicaciones:
Medidor de espesor de precisión
Detección de defectos de haz recto
Inspección de piezas con áreas de contacto limitadas.
Transductores de línea de retardo reemplazables
Cada transductor viene con una línea de retardo estándar y un anillo de retención
Están disponibles líneas de alta temperatura y de retardo en el par seco
Requiere acoplador entre el transductor y la punta de la línea de retardo.
Las sondas de acero inoxidable para escáneres de rotación comprenden toda la gama de sondas de acero inoxidable, incluyendo aquellas de las series estándar y SEU.
Dos elementos en ángulo crean una ruta de sonido en forma de V en el material de prueba. Este «pseudo-enfoque» mejora la resolución en la zona focal. Un transductor de doble elemento consta de dos elementos de cristal alojados en el mismo caso, separados por una barrera acústica. Un elemento transmite ondas longitudinales y el otro elemento actúa como receptor.
Ventajas:
Mejora la resolución cerca de la superficie.
Elimina los múltiplos de línea de retardo para aplicaciones de alta temperatura
Parejas bien en superficies rugosas o curvas
Reduce el ruido directo de dispersión de la espalda en materiales de grano grueso o dispersión
Combina las capacidades de penetración de un transductor de un solo elemento de frecuencia más baja con las capacidades de resolución cerca de la superficie de un transductor de un solo elemento de frecuencia más alta
Puede ser contorneado para ajustarse a las partes curvas.
Aplicaciones:
Medición del espesor del muro restante
Monitoreo de corrosión / erosión
Revestimiento de soldadura de revestimiento y revestimiento / desunión
Detección de porosidad, inclusiones, grietas y laminados en piezas fundidas y forjadas.
Detección de grietas en pernos u otros objetos cilíndricos.
La capacidad de temperatura máxima es de 800 ° F (425 ° C) para 5.0 MHz e inferior; 350 ° F (175 ° C) para 7.5 MHz y 10 MHz. El ciclo de trabajo recomendado para temperaturas de la superficie de 200 ° F (90 ° C) a 800 ° F (425 ° C) es de diez segundos de contacto máximo seguido de un mínimo de un minuto de enfriamiento por aire (no se aplica a Miniature Tip Dual)
