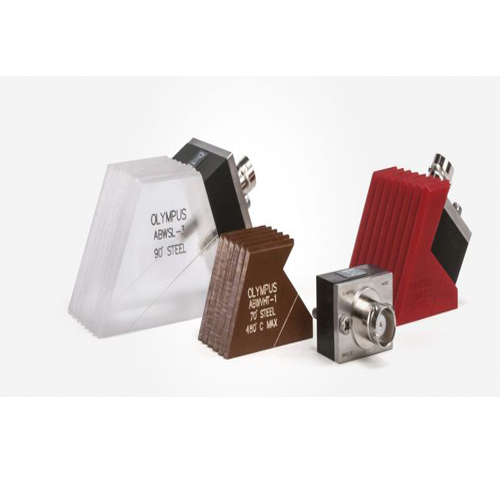

Palpadores y zapatas (normas de la American Welding Society)
Los palpadores y zapatas AWS responden a las exigencias específicas del Structural Welding Code de la American Welding Society (AWS) para los montajes con haz angular utilizados en la inspección de soldaduras.
Ventajas
Los transductores y las cuñas cumplen o exceden las especificaciones establecidas en la Sección D1.1 del Código de AWS
Las cuñas de caracol utilizan un espacio de orificio aceptado por la industria.
Tornillos cautivos incluidos con el transductor
Cuñas de estilo Accupath marcadas con una retícula de cinco líneas para ayudar a localizar el punto de salida del haz
Productos relacionados
Las sondas de eje curvo son sondas de acero inoxidable para fines generales en la detección de grietas superficiales o cercanas a la superficie. Estas están disponibles en una variedad de tamaños y con diferentes configuraciones de bobinas y opciones de conectores.
Las sondas de conductividad están diseñadas para clasificar los metales no ferrosos y determinar el daño en el material, o la condición de este, después de un tratamiento térmico.
Eje de acero inoxidable. Diseñadas para la detección de grietas superficiales en general, estas sondas están disponibles en una variedad de longitudes y con diferentes configuraciones de bobinas; brindan también diversas opciones de conectores.
Las sondas de tipo lápiz son sondas dotadas de una punta de plástico para fines generales en la detección de grietas superficiales o cercanas a la superficie. Estas están disponibles con diferentes configuraciones de bobinas y opciones de conectores. Las sondas de tipo lápiz para inspección superficial son suministradas con un collar ajustable para garantizar mayor estabilidad.
Serie de sondas especializadas entre las cuales destacan: la sonda Lápiz 3551l, las sondas para la inspección de los álabes de turbina, las sondas con puntas de plástico, las sondas digitales y las sondas con puntas de medición amortiguadas.
Los accesorios para este tipo de palpadores facilitan las aplicaciones y técnicas de las inspecciones por inmersión. Estos accesorios incluyen columnas de agua, tanques de inmersión, espejos reflectantes y tubos para la manipulación de palpadores.
Un transductor de inmersión es un transductor de onda longitudinal de un solo elemento con una capa de longitud de onda de 1/4 acoplada acústicamente al agua. Los transductores de inmersión están diseñados específicamente para transmitir ultrasonido en aplicaciones en las que las partes de prueba están sumergidas parcial o totalmente en agua, lo que permite una técnica de acoplamiento uniforme y rápida para el escaneo rápido de las piezas. Se pueden agregar lentes de enfoque para aumentar la sensibilidad y el rendimiento del transductor en un área particular de una parte. Los transductores de inmersión se pueden enfocar de forma esférica o cilíndrica a pedido dentro del rango focal permitido para una frecuencia y tamaño de elemento dados.
Las sondas adicionales para escáneres de rotación incluyen una variedad de sondas especializadas para escáneres, tales como las sondas ajustables de tipo X, las sondas ajustables de tipo Y, las sondas para la inspección de grietas y aquellas en acero inoxidable para la inspección de grietas.
Las sondas deslizantes están diseñadas específicamente para inspeccionar filas de remaches. Estas operan en el modo de reflexión y son utilizadas para detectar defectos superficiales o cercanos a la superficie. Vienen en tipos ajustables, para garantizar una adaptabilidad a diferentes tamaños de remaches, y en tipos fijos utilizados generalmente para procedimiento específicos
Un palpador de suela protegida consta de un solo elemento palpador de contacto de onda longitudinal, que se puede utilizar con la línea de retardo, la membrana protectora o un capuchón protector al desgaste.
Ventajas:
Ofrece versatilidad al ofrecer una línea de retardo extraíble, una gorra protectora de desgaste y una membrana protectora
Cuando el transductor se usa solo (sin ninguna de las opciones), la cara de desgaste epoxi proporciona una buena adaptación de impedancia acústica a los plásticos, muchos compuestos y otros materiales de baja impedancia
Los estuches están roscados para un fácil acoplamiento a las opciones de línea de retardo, membrana protectora y tapa de desgaste
Aplicaciones:
Detección de defectos de haz recto
Medidor de espesor
Inspecciones de alta temperatura
Inspección de platos, palanquillas, barras y piezas forjadas.
Los transductores de haz de ángulo estándar son transductores grandes de un solo elemento utilizados con una cuña para introducir una onda de corte refractada u onda longitudinal en una pieza de prueba.
Ventajas
El gran tamaño del elemento permite la inspección de componentes más gruesos y proporciona un gran índice de escaneo
Transductores disponibles en las series Accuscan-S, Centrascan y Videoscan
Accupath y cuñas estilo alta temperatura disponibles
Los receptáculos roscados de latón roscados aseguran un anclaje firme del transductor en la cuña
Disponible en frecuencias tan bajas como 0.5 MHz y 1.0 MHz
Tornillos cautivos incluidos con el transductor
Dos elementos en ángulo crean una ruta de sonido en forma de V en el material de prueba. Este «pseudo-enfoque» mejora la resolución en la zona focal. Un transductor de doble elemento consta de dos elementos de cristal alojados en el mismo caso, separados por una barrera acústica. Un elemento transmite ondas longitudinales y el otro elemento actúa como receptor.
Ventajas:
Mejora la resolución cerca de la superficie.
Elimina los múltiplos de línea de retardo para aplicaciones de alta temperatura
Parejas bien en superficies rugosas o curvas
Reduce el ruido directo de dispersión de la espalda en materiales de grano grueso o dispersión
Combina las capacidades de penetración de un transductor de un solo elemento de frecuencia más baja con las capacidades de resolución cerca de la superficie de un transductor de un solo elemento de frecuencia más alta
Puede ser contorneado para ajustarse a las partes curvas.
Aplicaciones:
Medición del espesor del muro restante
Monitoreo de corrosión / erosión
Revestimiento de soldadura de revestimiento y revestimiento / desunión
Detección de porosidad, inclusiones, grietas y laminados en piezas fundidas y forjadas.
Detección de grietas en pernos u otros objetos cilíndricos.
La capacidad de temperatura máxima es de 800 ° F (425 ° C) para 5.0 MHz e inferior; 350 ° F (175 ° C) para 7.5 MHz y 10 MHz. El ciclo de trabajo recomendado para temperaturas de la superficie de 200 ° F (90 ° C) a 800 ° F (425 ° C) es de diez segundos de contacto máximo seguido de un mínimo de un minuto de enfriamiento por aire (no se aplica a Miniature Tip Dual)
