Sistema de Ensayo Corte Standard (GDSSS)

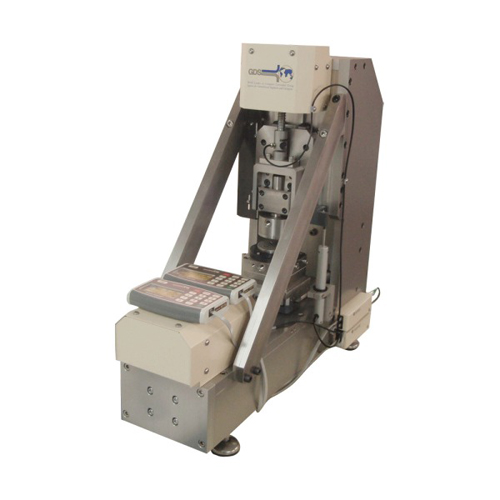

El Sistema de Ensayo Standard de Corte (GDSSS) es un equipo electromecánico que puede ser configurado para el ensayo de corte de simple o corte directo o ambos tipo de ensayo.
▪ Rangos de fuerza: 2,5 kN a 5 kN
▪ Tamaño de Muestra Corte Simple
✓ ø 50 mm
✓ ø 70 mm
✓ otras según pedido.
▪ Tamaño de Muestra Corte Directo
✓ ø 50 mm a ø 100 mm
✓ 50 mm a 100 mm
Productos relacionados
El ensayo de veleta permite la medición directa y precisa de la resistencia al corte no drenado de terrenos cohesivos saturados. Puede realizarse en el campo, en pared o en el fondo de excavaciones o bien, en el laboratorio en una muestra oportunamente confinada.
La prueba consiste en hincar en el suelo que se desea examinar una veleta («vane«) de cuatro cuchillas ortogonales y al girarla, medir el valor de torsión necesario para provocar la rotura del terreno. A continuación, se puede seguir girando la veleta de unas vueltas hasta haber removido completamente el terreno, midiendo la resistencia al corte residual del terreno en cuestión después de grandes deformaciones.
Las veletas que se pueden utilizar con los varios tipos de tubo de revestimiento son las siguientes:
| Penetrómetros | Diámetro Interno / Externo del tubo de revestimiento | Veletas utilizables |
| DPM30-20 TG30-20 |
20 / 33 mm | 38×19 |
| TG63-100 TG63-150 TG73-200 |
32 / 48 mm | 60×30 50×25 38×19 |
El Ensayo Triaxial de Suelos No Saturados UNSAT es un avance en el ensayo triaxial tradicional, en el que los suelos por encima del nivel freático pueden ser analizados en condiciones similares al estado de tensión y grado de saturación in situ (saturación parcial).
▪ Dimensiones de la Probeta
✓ 38 mm
✓ 50 mm
✓ 70 mm
✓ 100 mm
✓ Otras bajo pedido
▪ Valores de Entrada de Aire
✓ 300 KPa
✓ 500 KPa
✓ 1.500 KPa
✓ Otras bajo pedido.
El controlador GDS Presión/Volumen Empresarial (ELDPC) es un dispositivo polivalente que permite controlar la presión del agua y el cambio de volumen. Con una presión máxima de 1.000 kPa y una capacidad volumétrica de 200cc.
El controlador ELDPC se presenta como una alternativa a las fuentes de presión y a los medidores de cambio de volumen de los laboratorios convencionales de mecánica de suelos. Es perfecto como fuente de presión (de confinamiento o de cola) en la celda triaxial y mide también el cambio de volumen en la probeta. No necesita aire comprimido para su funcionamiento. Puede ser controlado con un teclado incorporado (opcional) o directamente desde el PC.
▪ Rango de Presión
✓ 0 a 1 MPa
▪ Capacidad Volumétrica
✓ 200 cc
El Controlador GDS Avanzado de Presión/Volumen (ADVDPC) es una bomba de tornillo, controlada por microprocesador que permite controlar y medir la presión del fluido y el cambio de volumen. Es un dispositivo básico para los laboratorios comerciales de mecánica de suelos y para los centros de educación dado que ofrece una gran precisión, una alta resolución y un total control. El ADVDPC cuenta además con la ventaja de poder usarse con agua, aceite o aire.
En la modalidad de funcionamiento autónomo, el ADVDPC se convierte en una fuente de presión constante, con capacidad para sustituir a las fuentes de presión tradicionales de los laboratorios tales como la columna de mercurio, el aire comprimido, etc. también permite medir el cambio de volumen a una resolución de 1mm3 (0,001cc).
▪ Rango de Presión
✓ 500 kPa a 8.000 kPa
✓ 16 MPa a 150 MPa
▪ Capacidad Volumétrica
✓ 200 cc
✓ 1.000 cc (hasta 2 MPa)
El Sistema GDS de Ensayo Triaxial Cíclico de Gran Diámetro LDCTTS, con fuente de energía hidráulica, incorpora una celda triaxial de gran diámetro pensada para el ensayo de probetas de partículas de gran dimensión, tales como balastos de vías férreas. El sistema permite realizar ensayos triaxiales estáticos y dinámicos, asÌ como otros ensayos triaxiales avanzados.
▪ Rango de Fuerza
✓ 100 KN a 250 KN
✓ Otras bajo pedido.
▪ Rango de Frecuencia
✓ 0 a 10 Hz
▪ Dimensiones de la probeta
✓ Altura: 450 mm Diámetro: 300 mm
✓ Otras bajo pedido.
▪ Camara interna HKUST
▪ Conforme a
✓ ASTM D3999-91
✓ EN 13286-7: 2004
Elementos opcionales disponibles
| Motor | Tipo | Gasolina; 1 cil.; 45° |
| Potencia [HP (kW) – RPM] | 6 (4.5) – 3600 | |
| Refrigeración | Aria | |
| Desplazamiento | Transmisión hidrostática | 4 x 4 |
| Velocidad de traslación [km/h] |
0 ÷ 2.5 | |
| Pendiente máx. % | 30 | |
| Bompa hidráulica | Número de bombas | 1 |
| Máx. presión operativa [bar] |
150 | |
| Estabilizadores | Número | 3 |
| Tipo | Manual |
El Sistema de Ensayo Triaxial Dinámico Empresarial ELDYN ha sido creado para satisfacer la demanda en el sector de los laboratorios geotécnicos de un sistema de ensayo triaxial dinámico básico. ELDYN es un sistema sencillo que permite cargar cíclicamente la probeta triaxial, controlando la fuerza o el desplazamiento, al mismo tiempo que monitoriza la variación de la presión de poro en la probeta.
El sistema de ensayo triaxial dinámico ELDYN es el resultado de más de 15 años de experiencia GDS en la creación, fabricación, control y soporte técnico de sistemas dinámicos electromecánicos. Se compone de una máquina de ensayo de gran rigidez axial, con un actuador electromecánico montado en el cabezal, con un recorrido de 100mm y una capacidad de ±5kN (ó ±10kN) a 5Hz.
▪ Celdas Triaxiales
✓ 76 mm a 150 mm
▪ Versiones Disponibles
✓ Elementos Bender
✓ No Saturados
La Caja de Corte con Control de presión de cola (GDSBPS) se utiliza para la realización de ensayos de corte directo en probetas de suelo con varios grados de saturación controlando la presión del aire y del agua intersticiales. La GDSBPS es una caja de corte corriente modificada de tal forma que permite medir y controlar la succión matriz (diferencia entre la presión del aire y del agua). El sistema utiliza el software GDSLAB de control y adquisición de datos. Esto permite realizar ensayos de corte directo corrientes así como ensayos no saturados y avanzados, controlado todo por PC. Los parámetros de control incluyen:
▪ Fuerza y desplazamiento de corte
▪ Tensión efectiva
▪ Tensión total
▪ Presión en el aire y agua intersticiales
▪ Fuerza y desplazamiento axial (con un actuador axial)
El sistema de ensayo triaxial GDSTTS es un sistema avanzado completamente automatizado, pensado principalmente para ensayos triaxiales con aplicación de trayectorias de tensiones gracias a la aplicación directa de la tensión axial a través del actuador localizado en la base de la celda triaxial y controlado mediante sistema hidráulico. El sistema GDSTTS permite realizar ensayos avanzados, tales como aplicación de trayectorias de tensiones, ensayos cíclicos de baja frecuencia, K0, etc. todos controlados por ordenador.
De hecho, gracias a la flexibilidad del software GDSLAB, se pueden realizar casi todos los ensayos definidos por el usuario. La extensa gama de controladores de presión y celdas triaxiales GDS permite que cada sistema pueda ser configurado de acuerdo con las especificaciones de cada cliente.
El Penetrómetro TG 73-200 se puede configurar a petición para realizar pruebas penetrométricas estáticas (CPT) o pruebas penetrométricas tanto estáticas (CPT) como dinámicas continuas (DP). En cuanto a las pruebas dinámicas, dependiendo de los terrenos principalmente examinados, el penetrómetro puede estar equipado con diferentes sistemas de golpeo (Superpesado – DPSH, Pesado – PDH o Medio – DPM). Permite asimismo la toma de muestras alteradas o semialteradas que permiten una mejor interpretación estratigráfica. El TG 73-200 se caracteriza por su alto rendimiento energético. La energía transmitida por el mazo a las varillas es igual al 78% aproximadamente. Garantiza la perfecta verticalidad durante la introducción de las varillas.
| Motor | Tipo | Diésel; 4 cil. |
| Potencia [HP (kW) – RPM] | 36 (26.8) – 3600 | |
| Refrigeración | Agua | |
| Desplaziamiento | Orugas con transmisión hidrostática | Orugas engomadas |
| Velocidad de traslación [km/h] | 0 ÷ 2.5 | |
| Pendiente máx. % | 30 | |
| Bomba hidráulica | Número de bombas | 4 |
| Máx. presión operativa [bar] | 220 | |
| Estabilizadores | Número | 3 |
| Tipo | Hidráulico |
El penetrómetro DPM30 permite la realización de pruebas penetrométricas exclusivamente de tipo dinámico continuo. Para las pruebas dinámicas, el penetrómetro está equipado con un sistema de golpeo formado por un mazo de 30 kg (66 libras) y carrera de 200 mm (7,87 pulgadas), propulsado por un motor hidráulico. Para el funcionamiento está presente un grupo moto-bomba, en el que el motor puede ser de gasolina o eléctrico (220v o 110v). Para la extracción de varillas, tubos de revestimiento y extractores de muestras, se utiliza un extractor hidráulico. El penetrómetro se controla mediante un distribuidor de pedal. La conexión hidráulica de los distintos componentes, se realiza mediante acoples rápidos. La fiabilidad está corroborada por centenares de especímenes operativos en Italia y en el mundo.
Elementos opcionales disponibles
En el penetrómetro DPM30, además del equipamiento estándar, es posible utilizar también:
• un extractor de muestras para sacar muestras de terrenos semialteradas para garantizar una mejor capacidad de interpretación de los datos penetrométricos;
• puntas de recuperación;
• tubos de revestimiento para pruebas DP.
Sistema de Penetración
- Peso del mazo: 30 kg
- Altura de caída: 200 mm
- Varillas de acero especiales: Ø 20 mm; L 1000 mm; Peso 2,4 kg
- Características cono: Ø 35,6 mm; B 60°; A 10 cm²
El controlador de Volumen Infinito (IVC) ha sido creado para salvar las restricciones de capacidad volumétrica, permitiendo que el ensayo se realice, de forma continua, bajo control del volumen o de la presión.
Cuando se utiliza un controlador de presión/volumen, una vez se alcanza su capacidad volumétrica (por ejemplo, 100% lleno o 100% vacÌo), el operador debe vaciarlo o llenarlo, respectivamente, de forma manual. Uniendo dos controladores GDS de presión/volumen en paralelo, el sistema IVC conmuta automáticamente entre ellos una vez alcanzada la capacidad del controlador.
▪ Permite
✓ Presión continua
✓ Caudal continuo
✓ Medida acumulativa del cambio de volumen
