Sistema de Ensayo Triaxial Automático con Prensa (GDSTAS)

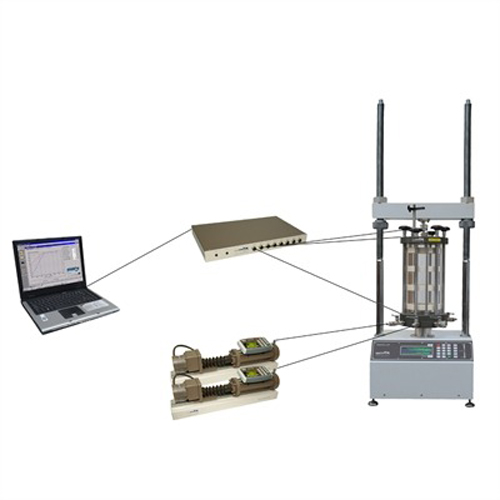

El Sistema de Ensayo Triaxial Automático GDSTAS es un sistema de ensayo triaxial compuesto por una prensa y dos controladores de presión/volumen que puede ser configurado según necesidades y presupuesto. Usando la gama de prensas, celdas triaxiales, controladores de presión y el software GDSLAB, el sistema se puede configurar tanto para ensayos de suelos y rocas en laboratorios comerciales, como en laboratorios de investigación. Utilizando el software GDSLAB, con módulos de ensayo específicos, el sistema GDSTAS también puede realizar ensayos avanzados como aplicación de trayectorias de tensiones, ensayos cíclicos de baja frecuencia, K0, etc. todos controlados por ordenador. El sistema GDSTAS permite incorporar desde una prensa de 50KN hasta una de 500KN, asÌ como un controlador de 500KPa hasta uno de 150MPa.
▪ Rangos de Fuerza
✓ 50 KN a 500 KN
▪ Rangos de presión de confinamiento o cola
✓ 500 KPa a 150 MPa
▪ Celdas Triaxiales
✓ 1.700 KPa a 128 MPa
✓ 38 mm a 300 mm
Productos relacionados
El penetrómetro DPM30 permite la realización de pruebas penetrométricas exclusivamente de tipo dinámico continuo. Para las pruebas dinámicas, el penetrómetro está equipado con un sistema de golpeo formado por un mazo de 30 kg (66 libras) y carrera de 200 mm (7,87 pulgadas), propulsado por un motor hidráulico. Para el funcionamiento está presente un grupo moto-bomba, en el que el motor puede ser de gasolina o eléctrico (220v o 110v). Para la extracción de varillas, tubos de revestimiento y extractores de muestras, se utiliza un extractor hidráulico. El penetrómetro se controla mediante un distribuidor de pedal. La conexión hidráulica de los distintos componentes, se realiza mediante acoples rápidos. La fiabilidad está corroborada por centenares de especímenes operativos en Italia y en el mundo.
Elementos opcionales disponibles
En el penetrómetro DPM30, además del equipamiento estándar, es posible utilizar también:
• un extractor de muestras para sacar muestras de terrenos semialteradas para garantizar una mejor capacidad de interpretación de los datos penetrométricos;
• puntas de recuperación;
• tubos de revestimiento para pruebas DP.
Sistema de Penetración
- Peso del mazo: 30 kg
- Altura de caída: 200 mm
- Varillas de acero especiales: Ø 20 mm; L 1000 mm; Peso 2,4 kg
- Características cono: Ø 35,6 mm; B 60°; A 10 cm²
Los Transductores GDS LVDT de Medida de la Extensión Local, permiten medir directamente en la probeta pequeñas extensiones axiales y radiales. Opciones disponibles:
▪ Tamaño de la Probeta
✓ 50 mm
✓ 70 mm
✓ 76 mm
✓ 100 mm
✓ 150 mm
✓ Según especificación del cliente.
▪ Opciones Sumergibles
✓ Baja presión uso en agua: hasta 3,5 MPa
✓ Alta presión uso en agua: hasta 200 MPa
El ensayo de veleta permite la medición directa y precisa de la resistencia al corte no drenado de terrenos cohesivos saturados. Puede realizarse en el campo, en pared o en el fondo de excavaciones o bien, en el laboratorio en una muestra oportunamente confinada.
La prueba consiste en hincar en el suelo que se desea examinar una veleta («vane«) de cuatro cuchillas ortogonales y al girarla, medir el valor de torsión necesario para provocar la rotura del terreno. A continuación, se puede seguir girando la veleta de unas vueltas hasta haber removido completamente el terreno, midiendo la resistencia al corte residual del terreno en cuestión después de grandes deformaciones.
Las veletas que se pueden utilizar con los varios tipos de tubo de revestimiento son las siguientes:
| Penetrómetros | Diámetro Interno / Externo del tubo de revestimiento | Veletas utilizables |
| DPM30-20 TG30-20 |
20 / 33 mm | 38×19 |
| TG63-100 TG63-150 TG73-200 |
32 / 48 mm | 60×30 50×25 38×19 |
El Sistema de Ensayo Standard de Corte (GDSSS) es un equipo electromecánico que puede ser configurado para el ensayo de corte de simple o corte directo o ambos tipo de ensayo.
▪ Rangos de fuerza: 2,5 kN a 5 kN
▪ Tamaño de Muestra Corte Simple
✓ ø 50 mm
✓ ø 70 mm
✓ otras según pedido.
▪ Tamaño de Muestra Corte Directo
✓ ø 50 mm a ø 100 mm
✓ 50 mm a 100 mm
El Penetrómetro TG 73-200 se puede configurar a petición para realizar pruebas penetrométricas estáticas (CPT) o pruebas penetrométricas tanto estáticas (CPT) como dinámicas continuas (DP). En cuanto a las pruebas dinámicas, dependiendo de los terrenos principalmente examinados, el penetrómetro puede estar equipado con diferentes sistemas de golpeo (Superpesado – DPSH, Pesado – PDH o Medio – DPM). Permite asimismo la toma de muestras alteradas o semialteradas que permiten una mejor interpretación estratigráfica. El TG 73-200 se caracteriza por su alto rendimiento energético. La energía transmitida por el mazo a las varillas es igual al 78% aproximadamente. Garantiza la perfecta verticalidad durante la introducción de las varillas.
| Motor | Tipo | Diésel; 4 cil. |
| Potencia [HP (kW) – RPM] | 36 (26.8) – 3600 | |
| Refrigeración | Agua | |
| Desplaziamiento | Orugas con transmisión hidrostática | Orugas engomadas |
| Velocidad de traslación [km/h] | 0 ÷ 2.5 | |
| Pendiente máx. % | 30 | |
| Bomba hidráulica | Número de bombas | 4 |
| Máx. presión operativa [bar] | 220 | |
| Estabilizadores | Número | 3 |
| Tipo | Hidráulico |
El Sistema de Ensayo de Corte Simple Cíclico Dinámico Avanzado Combinado (ADVDCSS) es una innovación que combina el ensayo de corte simple y el ensayo triaxial sin recurrir a una prensa separada. El ADVDCSS utiliza la tecnología de los actuadores electromecánicos, conocidos por su control riguroso de la posición y su gran durabilidad. Al contrario que los actuadores neumáticos, este tipo de actuador es también adecuado para realizar ensayos de baja extensión, de relajación a largo plazo y ensayos dinámicos hasta 5Hz. El sistema pasa de un ensayo triaxial a un ensayo de corte simple en 15 minutos sustituyendo la pared de la celda por una más corta y elevando la posición de la base usando el sistema de elevación integrado, permitiendo asÌ el ensayo de probetas más cortas en los ensayos de corte simple.
▪ Conforme a ASTM D6528
▪ Corte Simple Dinámico y Triaxial Dinámico.
▪ Rango de Fuerza Axial
✓ 5 KN a 10 KN
▪ Rango de Fuerza de Corte
✓ 5 KN a 10 KN
▪ Control Altura de Probeta
Los Transductores GDS de Presión Neutra a Media Altura permiten medir directamente la presión neutra en la probeta a media altura de la muestra. Los transductores de medida de succión usan en el extremo un disco poroso de gran permeabilidad al aire, de forma que permite medir la succión en los ensayos de suelos no saturados. Opciones disponibles:
▪ Rangos de presión
✓ 0 a 1.500 KPa
✓ 0 a 700 KPa
• Transdutores de Succión
✓ -400 a 1.500 KPa
✓ -400 a 700 KPa
• Valores de entrada de aire
✓ 1.500 KPa
✓ 500 KPa
El Penetrómetro TG63 se puede configurar a petición para realizar pruebas penetrométricas dinámicas continuas, pruebas penetrométricas estáticas (CPT) o ambas. En cuanto a las pruebas dinámicas, dependiendo de los terrenos principalmente examinados, el penetrómetro puede estar equipado con diferentes sistemas de golpeo (Superpesado – DPSH, Pesado – PDH o Medio – DPM). Permite asimismo la toma de muestras alteradas o semialteradas que permiten una mejor interpretación estratigráfica. El TG63 se caracteriza por su alto rendimiento energético. La energía transmitida por el mazo a las varillas es igual al 78% aproximadamente. Garantiza la perfecta verticalidad durante la introducción de las varillas. Reduce los tiempos de la prueba, permitiendo introducir contemporáneamente las varillas y sus tubos de revestimiento. Hace posible la extracción de la varilla por entero. Presenta un sistema de anclaje solidario al mástil que permite reducir drásticamente los tiempos de posicionamiento de la máquina, y que reduce los esfuerzos de hincado sobre el bastidor. El penetrómetro de la serie TG63 está construido sobre un carro de orugas autopropulsado de tracción hidráulica, que permite la más amplia movilidad, incluso en terrenos irregulares. También puede colocarse en laderas muy empinadas, mediante tres estabilizadores; además, es posible inclinar el mástil de forma que quede siempre perfectamente vertical. Es una máquina sumamente flexible, que posee la prerrogativa de poder ser utilizada por un único operador. Las pruebas penetrométricas estáticas pueden realizarse con punta mecánica (Begemann) y adquisición manual (CPT) o bien, utilizando puntas diferentes (opcionales) como el piezocono (CPTU) o el piezocono sísmico (S-CPTU) que permiten una interpretación estratigráfica más fiable y la determinación del perfil de la velocidad de las ondas de corte (Vs). La modalidad estática/dinámica permite obtener información a lo largo de áreas verticales constituidas por terrenos con diferentes características mecánicas (desde muy blandos a muy duros y compactos), mientras que el paso a través de capas especialmente duras es posible gracias a un cabezal de rotación (opcional) que permite la ejecución de preorificios.
TG 63 100
| Motor | Tipo | Gasolina; 2 cil.; V |
| Potencia [HP (kW) – RPM] | 16 (12) – 3600 | |
| Refrigeración | Aire | |
| Desplazamiento | Orugas con transmisión hidrostática |
Orugas engomadas |
| Velocidad de traslación [km/h] |
0 ÷ 1.8 | |
| Pendiente má. % | 25 | |
| Bomba hidráulica |
Número de bombas | 2 |
| Máx. presión operativa [bar] |
250 | |
| Estabilizadores | Número | 3 |
| Tipo | Hidráulico |
TG 63 150
| Motor | Tipo | Gasolina; 2 cyl.; V | Diésel; 2 cyl. |
| Potencia [HP (kW) – RPM] | 23 (16.9) – 3600 | 18 (13.5) – 3600 | |
| Refrigeración | Aire | Agua | |
| Desplazamiento | Orugas con transmisión hidrostática | Orugas Engomadas | |
| Velocidad de traslación [km/h] | 0 ÷ 2 | ||
| Pendiente máx. % | 25 | ||
| Bomba hidráulica |
Número de bombas | 2 | |
| Máx. presión operativa [bar] | 240 | ||
| Estabilizadores | Número | 3 | |
| Tipo | Hidráulico | ||
La Prensa Hidráulica de Carga Axial/Radial GDSHLF permite sincronizar la carga axial con la presión radial en la celda triaxial, siendo una característica avanzada añadida en la aplicación de trayectorias de tensiones dinámicas. Se pueden añadir al sistema básico varios transductores de medida avanzados para, por ejemplo, medir las extensiones axiales locales y la presión a media altura de la probeta.
▪ Rangos de Carga Axial
✓ 20 KN a 250 KN
✓ Otras bajo pedido.
▪ Rangos de Frecuencia Axial (máx)
✓ 10 Hz
✓ 20 Hz
▪ Rangos de Frecuencia Radial (máx)
✓ 10 Hz
✓ 20 Hz
Los Transductores GDS de Medida de la Extensión Local, a través del Efecto Hall, permiten medir directamente en la probeta las pequeñas extensiones axiales y radiales. Opciones Disponibles:
▪ Dimensión de la probeta
✓ 38 mm
✓ 50 mm
✓ 70 mm
✓ 76 mm
✓ 100 mm
✓ 150 mm
✓ Según especificación del cliente.
▪ Recorrido
✓ +/- 3,0 mm
▪ Presión
✓ Hasta 1.700 KPa
El sistema de ensayo triaxial GDSTTS es un sistema avanzado completamente automatizado, pensado principalmente para ensayos triaxiales con aplicación de trayectorias de tensiones gracias a la aplicación directa de la tensión axial a través del actuador localizado en la base de la celda triaxial y controlado mediante sistema hidráulico. El sistema GDSTTS permite realizar ensayos avanzados, tales como aplicación de trayectorias de tensiones, ensayos cíclicos de baja frecuencia, K0, etc. todos controlados por ordenador.
De hecho, gracias a la flexibilidad del software GDSLAB, se pueden realizar casi todos los ensayos definidos por el usuario. La extensa gama de controladores de presión y celdas triaxiales GDS permite que cada sistema pueda ser configurado de acuerdo con las especificaciones de cada cliente.
Ofrecemos una amplia gama de camaras para ensayos triaxiales de suelos y roca, tales como pasivas, activas, para diámetros mayores así como celdas triaxiales para ensayos dinámicos con sellos especiales y rodamientos de baja fricción.
Tamaño de Muestra
- 25 mm a 500 mm.
Presion
- 1 MPa a 100 MPa
Opcional Celdas Triaxiales con Ram de carga balanceado.
