Sondas de eje curvo para inspección superficial

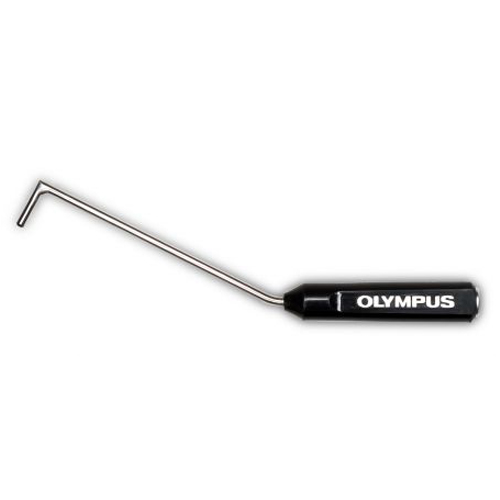

Las sondas de eje curvo son sondas de acero inoxidable para fines generales en la detección de grietas superficiales o cercanas a la superficie. Estas están disponibles en una variedad de tamaños y con diferentes configuraciones de bobinas y opciones de conectores.
Productos relacionados
Las bobinas de las sondas de inspección manual en perforaciones de pernos/remaches están ubicadas en el ángulo derecho según la orientación del eje. Estas sondas son giradas manualmente para inspeccionar perforaciones producidas por la extracción de pernos o remaches. Las sondas están disponibles en diámetros de serie (fraccional o métrico) o personalizados, equipadas de bobinas absolutas o diferenciales.
Las sondas deslizantes están diseñadas específicamente para inspeccionar filas de remaches. Estas operan en el modo de reflexión y son utilizadas para detectar defectos superficiales o cercanos a la superficie. Vienen en tipos ajustables, para garantizar una adaptabilidad a diferentes tamaños de remaches, y en tipos fijos utilizados generalmente para procedimiento específicos
Un palpador de contacto es un palpador de ondas longitudinales de un solo elemento utilizado en contacto directo con una pieza bajo ensayo
Ventajas:
Todos los estilos están diseñados para su uso en entornos industriales resistentes
La impedancia acústica cercana coincide con la mayoría de los metales
Puede ser utilizado para probar una amplia variedad de materiales.
Aplicaciones:
Detección de defectos de haz recto y medición de espesor
Detección y dimensionamiento de delaminaciones.
Caracterización de materiales y mediciones de velocidad del sonido.
Inspección de placas, palanquillas, barras, piezas forjadas, fundiciones, extrusiones y una amplia variedad de otros componentes metálicos y no metálicos
Para uso continuo en materiales de hasta 122 ° F / 50 ° C
Las sondas de tipo puntual son utilizadas para detectar los defectos ya sea en las superficies o debajo de ellas. El amplio diámetro de sus bobinas y su operación por baja frecuencia son útiles para monitorizar grandes áreas y detectar defectos en mayor rango de tamaños, generalmente iguales a la mitad del diámetro de la sonda.
Eje de acero inoxidable. Diseñadas para la detección de grietas superficiales en general, estas sondas están disponibles en una variedad de longitudes y con diferentes configuraciones de bobinas; brindan también diversas opciones de conectores.
Punta en ángulo de 30° o 45° con eje de acero inoxidable. Diseñadas para la detección de grietas superficiales en general, estas sondas están disponibles en una variedad de longitudes y con diferentes configuraciones de bobinas y caídas; brindan también diversas opciones de conectores.
Un palpador de suela protegida consta de un solo elemento palpador de contacto de onda longitudinal, que se puede utilizar con la línea de retardo, la membrana protectora o un capuchón protector al desgaste.
Ventajas:
Ofrece versatilidad al ofrecer una línea de retardo extraíble, una gorra protectora de desgaste y una membrana protectora
Cuando el transductor se usa solo (sin ninguna de las opciones), la cara de desgaste epoxi proporciona una buena adaptación de impedancia acústica a los plásticos, muchos compuestos y otros materiales de baja impedancia
Los estuches están roscados para un fácil acoplamiento a las opciones de línea de retardo, membrana protectora y tapa de desgaste
Aplicaciones:
Detección de defectos de haz recto
Medidor de espesor
Inspecciones de alta temperatura
Inspección de platos, palanquillas, barras y piezas forjadas.
Los transductores especiales de inmersión se refieren a una variedad de transductores que realizan muchas aplicaciones específicas, como la medición del grosor de la pared, la inspección del revestimiento de aluminio o la detección de fallas de elementos múltiples. Este grupo contiene los siguientes tipos de transductores: estuche de aspecto lateral, pincel, estilo iR y XMS.
Los transductores de haz de ángulo estándar son transductores grandes de un solo elemento utilizados con una cuña para introducir una onda de corte refractada u onda longitudinal en una pieza de prueba.
Ventajas
El gran tamaño del elemento permite la inspección de componentes más gruesos y proporciona un gran índice de escaneo
Transductores disponibles en las series Accuscan-S, Centrascan y Videoscan
Accupath y cuñas estilo alta temperatura disponibles
Los receptáculos roscados de latón roscados aseguran un anclaje firme del transductor en la cuña
Disponible en frecuencias tan bajas como 0.5 MHz y 1.0 MHz
Tornillos cautivos incluidos con el transductor
Dos elementos en ángulo crean una ruta de sonido en forma de V en el material de prueba. Este «pseudo-enfoque» mejora la resolución en la zona focal. Un transductor de doble elemento consta de dos elementos de cristal alojados en el mismo caso, separados por una barrera acústica. Un elemento transmite ondas longitudinales y el otro elemento actúa como receptor.
Ventajas:
Mejora la resolución cerca de la superficie.
Elimina los múltiplos de línea de retardo para aplicaciones de alta temperatura
Parejas bien en superficies rugosas o curvas
Reduce el ruido directo de dispersión de la espalda en materiales de grano grueso o dispersión
Combina las capacidades de penetración de un transductor de un solo elemento de frecuencia más baja con las capacidades de resolución cerca de la superficie de un transductor de un solo elemento de frecuencia más alta
Puede ser contorneado para ajustarse a las partes curvas.
Aplicaciones:
Medición del espesor del muro restante
Monitoreo de corrosión / erosión
Revestimiento de soldadura de revestimiento y revestimiento / desunión
Detección de porosidad, inclusiones, grietas y laminados en piezas fundidas y forjadas.
Detección de grietas en pernos u otros objetos cilíndricos.
La capacidad de temperatura máxima es de 800 ° F (425 ° C) para 5.0 MHz e inferior; 350 ° F (175 ° C) para 7.5 MHz y 10 MHz. El ciclo de trabajo recomendado para temperaturas de la superficie de 200 ° F (90 ° C) a 800 ° F (425 ° C) es de diez segundos de contacto máximo seguido de un mínimo de un minuto de enfriamiento por aire (no se aplica a Miniature Tip Dual)
Los palpadores y zapatas con difracción del tiempo de vuelo (TOFD) generan ondas longitudinales refractadas en el acero. Se utilizan en aplicaciones en las que se debe medir el tamaño de las fisuras por medio de la técnica TOFD
Ventajas
Nuestros transductores de difracción de tiempo de vuelo son sondas de onda longitudinal altamente amortiguadas que ofrecen una excelente resolución en aplicaciones de TOFD difíciles. Estos transductores de banda ancha de elementos compuestos altamente sensibles están disponibles en frecuencias de 2.25 MHz a 15 MHz y en tamaños de 3 mm (0.25 «) a 12 mm (0.50»). Son para usar con cuñas especializadas TOFD diseñadas para producir ondas longitudinales refractadas en acero.
Sondas de agujero de tornillo para escáneres giratorios Olympus
Las sondas de escáner giratorias se utilizan con dispositivos mecánicos para girar automáticamente la sonda en el orificio. Las sondas que utilizan bobinas diferenciales de reflexión con frecuencias de operación de 100 kHz a 2 MHz son típicas. Soportan tolerancias estrechas y son altamente confiables.
Las sondas de escáner giratorio están disponibles en una variedad de diámetros y estilos para trabajar con los escáneres giratorios de Olympus. Las sondas de las series SPO-5965 y SUB están equipadas con un conector Fischer de 4 clavijas, mientras que las series SPO-3564 incorporan el estilo de conector LEMO de 4 clavijas.
Las sondas enumeradas en esta página están diseñadas para ser resistentes y son casi indestructibles cuando se caen o se expanden. Sus puntas de sonda tienen puntas de plástico flexibles que se comprimen automáticamente a su tamaño original después de expandirse para que quepan en los orificios de los pernos más grandes (consulte la tabla a continuación para conocer los rangos de tamaño de orificios) El beneficio de estas puntas flexibles es que no se debe realizar ningún ajuste manual adicional a la sonda después de que se haya escariado un agujero de perno a un diámetro mayor.
Las sondas rotativas del escáner utilizan una bobina de tipo diferencial de reflexión que funciona en el rango de 200 kHz a 3 MHz. Son adecuados para estructuras de aluminio y materiales de baja conductividad.
