Instrumentación Industrial

Caja para celdas de carga CJ-P
- Preparado para células de medición de 4 y 6 conductores
- Modelos disponibles para 2, 4, 6 o 8 células de pesaje
- La robusta carcasa de aluminio moldeada a presión proporciona una base estable, protege la técnica de pesaje y resiste el uso diario con protección de contra polvo y las saplicaduras IP65
Celda de carga CB-Q1/CB-Q2
Precisión según OIML R60 C3

Conformidad CE y RoHS

Protección frente al polvo y las salpicaduras IP68/IP69K (según EN 60529), soldado herméticamente

Acero inoxidable

Área de aplicación: Mediciones de la fuerza de compresión y de la masa en condiciones ambientales extremas

Adecuado para balanzas de plataforma, de tolva, integradas en el suelo, así como para otras instalaciones de pesaje

Conexión de 4 conductores

Valor característico nominal: 2 mV/V

Nota: Clase de precisión OIML, versión R60 C6 o EX bajo demanda
Celda de carga CD-P1
Células de carga de acero inoxidable

Clase de precisión C3

proteccion contra al polvo y el agua IP68 (según EN 60529), encapsulado herméticamente

acero inoxidable

Área de aplicación: Mediciones de la fuerza de compresión y de la masa

Apto para balanzas de vehículos, balanzas de tolva, instalaciones de comprobación de vehículos, bancos de pruebas

Nota: Ejecución EX o clase de precisión C4 bajo demanda

Valor característico nominal: 2 mV/V
Celda de carga CK-P1-4
Células de pesaje miniaturizadas de aluminio
protección de contra polvo y las saplicaduras IP65 (según EN 60529)

Aluminio

Elevada precisión

Adecuado para balanzas pequeñas y de cocina, así como dinamómetros

Conexión de 4 conductores
Celda de carga CR-Q1
Células de carga de acero inoxidable
Clase de precisión C1

protección contra al polvo y el agua IP68 (según EN 60529), encapsulado herméticamente

acero inoxidable

Área de aplicación: Mediciones de la fuerza de compresión y de la masa

Apto para balanzas de vehículos, balanzas de tolva, instalaciones de comprobación de vehículos, bancos de pruebas

Valor característico nominal: 2 mV/V
Celda de carga CT-P1/CT-P2
Células de medición de acero inoxidable
Precisión según OIML R60 C3

Conformidad CE y RoHS

proteccion contra el polvo y el agua IP67 (según EN 60529), soldado herméticamente

Acero niquelado

Área de aplicación: Mediciones de la fuerza de compresión y de la masa en condiciones ambientales extremas

Adecuado para balanzas de plataforma, de tolva, integradas en el suelo, así como para otras instalaciones de pesaje

Conexión de 4 conductores

Valor característico nominal: 3 mV/V

Nota: Versión EX, conexión de 6 conductores y clase de precisión C4 o C5 bajo demanda
Celda de carga CT-Q1
Precisión según OIML R60 C3

Conformidad CE y RoHS

Protección frente al polvo y las salpicaduras IP68/IP69K (según EN 60529), soldado herméticamente

Acero inoxidable

Área de aplicación: Mediciones de la fuerza de compresión y de la masa en condiciones ambientales extremas

Adecuado para balanzas de plataforma, de tolva, integradas en el suelo, así como para otras instalaciones de pesaje

Conexión de 4 conductores

Valor característico nominal: 2 mV/V

Nota: Consúltenos la versión EX
Celda de medición “S” CS-P1
Célula de medición “S” de 4 conductores para mediciones de fuerza y de masa
Precisión según OIML R60 C3 clase C3

proteccion contra el polvo y el agua IP67 (según EN 60529), soldado herméticamente

Acero niquelado

Áreas de aplicación: para mediciones de fuerzas de tracción y de presión

Adecuado para balanzas de colgar, de tolva y otros dispositivos de pesaje, así como para mediciones dinamométricas y bancos de pruebas

Conexión de 4 conductores

Nota: Ejecución EX o clase de precisión C4 bajo demanda

Valor característico nominal: 2 mV/V
Celda de medición “S” CS-Q1
Célula de medición “S” de 6 conductores para mediciones de fuerza y de masa
Clase de precisión C3

proteccion contra el polvo y el agua IP67 (según EN 60529, encapsulado herméticamente

Áreas de aplicación: para mediciones de fuerzas de tracción y de presión

Adecuado para balanzas de colgar, de tolva y otros dispositivos de pesaje, así como para mediciones dinamométricas y bancos de pruebas

Conexión de 4 conductores

Valor característico nominal: 2 mV/V
Celda de pesaje single point CP-P1
Células de pesaje «single-point» de aluminio anodizado
Precisión según OIML R60 C3

Conformidad CE y RoHS

protección de contra polvo y las saplicaduras IP65 (según EN 60529)

Aluminio, anodizado

Adecuado para balanzas con cálculo de precio, balanzas de mesa o de plataforma, etc.

Tamaño máximo de la plataforma de 250×350 mm

Conexión de 4 conductores

Valor característico nominal: 2 mV/V

Nota: Versión según OIML R60 C4 o C5 bajo demanda
Celda de pesaje single point CP-P2
Célula de pesaje single point de aluminio
Precisión según OIML R60 C3

protección de contra polvo y las saplicaduras IP65 (según EN 60529)

Aleación de aluminio anodizado

Adecuado para balanzas con cálculo de precio, balanzas de mesa o de plataforma, etc.

Tamaño máximo de la plataforma 100–300 kg: 400×400 mm

Tamaño máximo de la plataforma 400–500 kg: 450×450 mm

Valor característico nominal: 2 mV/V

Nota: Versión según OIML R60 C4 o C5 bajo demanda
Celda de pesaje single point CP-P3
Células de pesaje «single-point» de aluminio anodizado
- Precisión según OIML R60 C3
- Conformidad CE y RoHS
- protección de contra polvo y las saplicaduras IP65 (según EN 60529)
- Adecuado para balanzas con cálculo de precio, balanzas de mesa o de plataforma, etc.
- Tamaño máximo de la plataforma de 350×400 mm
- Conexión de 4 conductores
- Valor característico nominal: 2 mV/V
Celda de pesaje single point CP-P4
Células de pesaje «single-point» de aluminio anodizado
Conformidad CE y RoHS

Clase de precisión L

protección de contra polvo y las saplicaduras IP65 (según EN 60529)

Aluminio, anodizado

Adecuado para balanzas con cálculo de precio, balanzas de mesa o de plataforma, etc.

Tamaño máximo de la plataforma de 200×200 mm

Conexión de 4 conductores

Valor característico nominal: 0,9 mV/V
Celda de pesaje single point CP-P9
Células de pesaje «single-point» de acero inoxidable con protección IP69K
Precisión según OIML R60 C3

Protección frente al polvo y las salpicaduras IP68/IP69K (según EN 60529), soldado herméticamente

Acero inoxidable

Área de aplicación: Mediciones de la fuerza de compresión y de la masa en condiciones ambientales extremas

Adecuado para Balanzas de plataforma, Checkweighing

Tamaño máximo de la plataforma 10–50: 400×400 kg

Tamaño máximo de la plataforma 100–500 kg: 800×800 mm

Conexión de 4 conductores (10–50 kg

Conexión de 4 conductores (100-500 kg)

Valor característico nominal: 2 mV/V

Nota: Versión según OIML R60 C4 o C5 bajo demanda

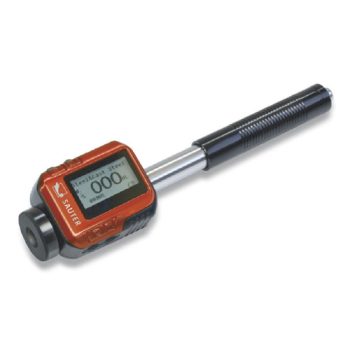

Durometro móvil Leeb HN-D
Instrumento de comprobación de dureza Leeb tipo «pen» para la comprobación de dureza móvil de metales
Cómoda manipulación: la versión compacta del aparato permite un uso considerablemente más amplio que en el caso de los aparatos convencionales

El instrumento de medición ha sido diseñado para manejarse con una sola mano, y permite al usuario trabajar de forma rápida y flexible

Moderna pantalla LCD: Optimizada para usos industriales: gran luminosidad, puede conectarse la iluminación posterior para permitir la lectura desde cualquier dirección

Realiza pruebas en todas las direcciones (360°) gracias a una función de compensación automática

Captor interno de rebote incluido (Tipo D)

Unidades seleccionables: Rockwell (B & C), Vickers (HV), Brinell (HB), Shore (HSD), Leeb (HL)

Memoria de datos interna para un máximo de 500 datos de medición con fecha y hora

Salida de datos USB al ordenador: fácilmente instalable en cualquier ordenador

Suministro en sólidos maletines de transporte

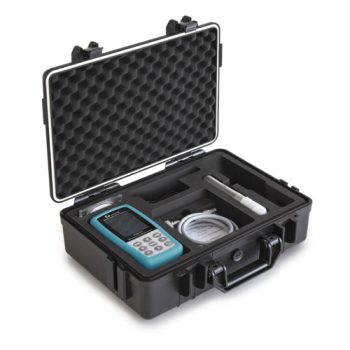

Durometro por ultrasonidos HO
Aplicación: Este instrumento de comprobación de dureza por ultrasonidos resulta ideal para comprobaciones de dureza móviles en los que sea de gran importancia contar con resultados rápidos y precisos

Principio: SAUTER HO mide, mediante una punta de diamante Vickers que se presiona contra el objeto a comprobar con una fuerza determinada. A continuación, la punta se traslada por vibraciones de ultrasonidos de alta frecuencia. A partir del amortiguamiento, se deriva la dureza

Ejemplos: El sistema de comprobación de dureza por ultrasonidos HO se emplea, sobre todo, para la medición de pequeñas piezas forjadas, fundidas o troqueladas; puntos de soldadura; herramientas de fundición; cojinetes esféricos y flancos de ruedas dentadas; así como para la medición por calor o influencia térmica

Ventajas respecto a Rockwell y Brinell: Comprobación sin destrucción del objeto a comprobar, mediante una fuerza de comprobación menor y, por lo tanto, un cráter de penetración menor (microscópico)

Ventajas respecto a Vickers: se suprime la medición óptica, tan compleja. De esta forma puede medirse directamente in situ, p. ej. una pieza de trabajo que se ha solidificado hasta la obstrucción

Ventajas respecto a Leeb: se suprimen en gran parte los estrictos requisitos en cuanto al peso propio del objeto a comprobar

Normas: El aparato cumple estas normas técnicas: DIN 50159-1-2008; ASTMA1038- 2005; JB/T9377-2013

Función de estadísticas mini: visualización del resultado de medición, del número de mediciones, del valor máximo y mínimo; así como del valor medio y de la desviación estándar

La memoria para datos de medición guarda hasta 1000 grupos de valores de medición de 20 valores individuales cada uno

Calibración: el aparato puede ajustarse mediante placas de comparación de dureza según normativa o normas de referencia individuales

Alcance de suministro: pantalla, unidad de sensor de ultrasonidos, maletín de transporte, software para la transmisión de los datos almacenados al ordenador, accesorios
