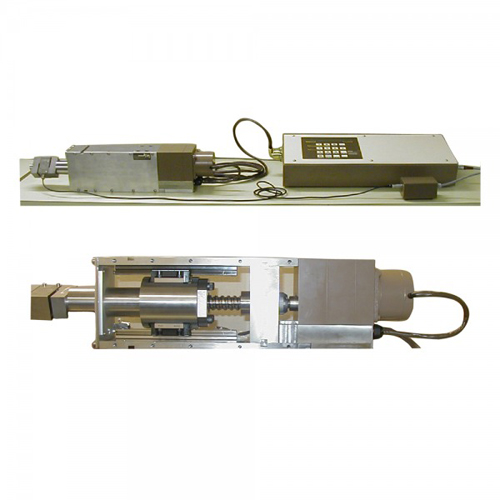

Actuador de Fuerza GDS (GDSFA)
El Actuador de Fuerza (GDSFA) es un sistema general de aplicación de fuerza con servo-control e indicación en todo momento de la fuerza y desplazamiento aplicados. La unidad cuenta con una puerta de comunicación IEEE488 GPIB, o RS232, así como con la posibilidad de (opcional): de Deformabilidad Infinita Virtual (VIS). Estas características excepcionales, junto con el software GDSLAB, controladores de presión/volumen y la interfaz de datos, le proporcionan capacidades ilimitadas en los ensayos corrientes como avanzados de suelos y rocas controlados por PC.
▪ Rango de Fuerza:
✓ 10 KN
✓ 25 KN
✓ 50 KN
▪ Rango de Desplazamiento
✓ 100 mm
▪ VIS
Productos relacionados
VIS (Virtual Infinite Stiffness) es un desarrollo exclusivo que permite al usuario, al ensayar la probeta, manejar la prensa como si esta tuviese rigidez infinita.
▪ Rangos de Carga Axial
✓ 100 KN
✓ 250 KN
✓ 400 KN
✓ Otras bajo pedido
▪ Dimensiones del Marco de Carga
✓ 100 KN – Luz Horizontal: 500 mm – Luz Vertical : 0 a 735 mm.
✓ 250 KN – Luz Horizontal: 750 mm – Luz Vertical : 250 a 1.050 mm.
✓ 400 KN – Luz Horizontal: 750 mm – Luz Vertical : 250 a 1.050 mm.
Se usa para determinar el contenido de humedad al que los suelos arcillosos pasan de un plástico a un estado líquido.
Incluye: taza de latón extraíble, manivela y mecanismo de leva ajustables, contador de golpe y base. Existen diferentes versiones disponibles de acuerdo con las diversas Normas en uso. Son idénticas en forma y difieren, en general, del tipo de base y el peso de la copa. Además, todas las versiones están disponibles ya sea manualmente o con motor. Las herramientas de ranurado, que también se refieren a los diferentes estándares, no están incluidas y deben pedirse por separado.
Pesos aprox .:
Versiones estándar 2 kg.
Versiones motorizadas 4 kg.
El Equipo de Columna Resonante (RCA) se utiliza para excitar uno de los extremos de la probeta cilíndrica (sólida o hueca) de suelo. Se excita la probeta en torsión o flexión a través de un sistema de control electromagnético. Una vez encontrada la frecuencia principal de resonancia, a través de la medida del movimiento de la extremidad libre de la probeta, se calculan la velocidad de propagación de la onda y el grado de amortiguamiento del suelo. Se obtiene asÌ el módulo de corte torsional a través de la velocidad calculada y de la densidad de la probeta.
▪ Dimensiones de la Probeta
✓ ø 50 * 100 mm
✓ ø 70 * 140 mm
✓ Bajo Pedido
▪ Ensayos Disponibles
✓ Torsión
✓ Flexión
✓ Amortiguamiento
▪ Ensayos Opcionales
✓ Corte Torsional
El Sistema de Ensayo Standard de Corte (GDSSS) es un equipo electromecánico que puede ser configurado para el ensayo de corte de simple o corte directo o ambos tipo de ensayo.
▪ Rangos de fuerza: 2,5 kN a 5 kN
▪ Tamaño de Muestra Corte Simple
✓ ø 50 mm
✓ ø 70 mm
✓ otras según pedido.
▪ Tamaño de Muestra Corte Directo
✓ ø 50 mm a ø 100 mm
✓ 50 mm a 100 mm
El sistema de ensayo triaxial GDSTTS es un sistema avanzado completamente automatizado, pensado principalmente para ensayos triaxiales con aplicación de trayectorias de tensiones gracias a la aplicación directa de la tensión axial a través del actuador localizado en la base de la celda triaxial y controlado mediante sistema hidráulico. El sistema GDSTTS permite realizar ensayos avanzados, tales como aplicación de trayectorias de tensiones, ensayos cíclicos de baja frecuencia, K0, etc. todos controlados por ordenador.
De hecho, gracias a la flexibilidad del software GDSLAB, se pueden realizar casi todos los ensayos definidos por el usuario. La extensa gama de controladores de presión y celdas triaxiales GDS permite que cada sistema pueda ser configurado de acuerdo con las especificaciones de cada cliente.
El Penetrómetro TG63 se puede configurar a petición para realizar pruebas penetrométricas dinámicas continuas, pruebas penetrométricas estáticas (CPT) o ambas. En cuanto a las pruebas dinámicas, dependiendo de los terrenos principalmente examinados, el penetrómetro puede estar equipado con diferentes sistemas de golpeo (Superpesado – DPSH, Pesado – PDH o Medio – DPM). Permite asimismo la toma de muestras alteradas o semialteradas que permiten una mejor interpretación estratigráfica. El TG63 se caracteriza por su alto rendimiento energético. La energía transmitida por el mazo a las varillas es igual al 78% aproximadamente. Garantiza la perfecta verticalidad durante la introducción de las varillas. Reduce los tiempos de la prueba, permitiendo introducir contemporáneamente las varillas y sus tubos de revestimiento. Hace posible la extracción de la varilla por entero. Presenta un sistema de anclaje solidario al mástil que permite reducir drásticamente los tiempos de posicionamiento de la máquina, y que reduce los esfuerzos de hincado sobre el bastidor. El penetrómetro de la serie TG63 está construido sobre un carro de orugas autopropulsado de tracción hidráulica, que permite la más amplia movilidad, incluso en terrenos irregulares. También puede colocarse en laderas muy empinadas, mediante tres estabilizadores; además, es posible inclinar el mástil de forma que quede siempre perfectamente vertical. Es una máquina sumamente flexible, que posee la prerrogativa de poder ser utilizada por un único operador. Las pruebas penetrométricas estáticas pueden realizarse con punta mecánica (Begemann) y adquisición manual (CPT) o bien, utilizando puntas diferentes (opcionales) como el piezocono (CPTU) o el piezocono sísmico (S-CPTU) que permiten una interpretación estratigráfica más fiable y la determinación del perfil de la velocidad de las ondas de corte (Vs). La modalidad estática/dinámica permite obtener información a lo largo de áreas verticales constituidas por terrenos con diferentes características mecánicas (desde muy blandos a muy duros y compactos), mientras que el paso a través de capas especialmente duras es posible gracias a un cabezal de rotación (opcional) que permite la ejecución de preorificios.
TG 63 100
| Motor | Tipo | Gasolina; 2 cil.; V |
| Potencia [HP (kW) – RPM] | 16 (12) – 3600 | |
| Refrigeración | Aire | |
| Desplazamiento | Orugas con transmisión hidrostática |
Orugas engomadas |
| Velocidad de traslación [km/h] |
0 ÷ 1.8 | |
| Pendiente má. % | 25 | |
| Bomba hidráulica |
Número de bombas | 2 |
| Máx. presión operativa [bar] |
250 | |
| Estabilizadores | Número | 3 |
| Tipo | Hidráulico |
TG 63 150
| Motor | Tipo | Gasolina; 2 cyl.; V | Diésel; 2 cyl. |
| Potencia [HP (kW) – RPM] | 23 (16.9) – 3600 | 18 (13.5) – 3600 | |
| Refrigeración | Aire | Agua | |
| Desplazamiento | Orugas con transmisión hidrostática | Orugas Engomadas | |
| Velocidad de traslación [km/h] | 0 ÷ 2 | ||
| Pendiente máx. % | 25 | ||
| Bomba hidráulica |
Número de bombas | 2 | |
| Máx. presión operativa [bar] | 240 | ||
| Estabilizadores | Número | 3 | |
| Tipo | Hidráulico | ||
La celda de Tasa de Deformación Constante (CRS) es una celda de consolidación uniaxial donde la fuerza se aplica mediante una prensa capaz de aplicar presión de cola y de medir presión neutra hasta 1 MPa (versión baja presión) o 20 MPa (versión alta presión). Junto con los controladores y mediante software, el sistema ejecuta el ensayo completo, desde el inicio hasta el fin, a través de una trayectoria de carga definida a una tasa de deformación constante.
▪ Celda baja Presión (1MPa)
✓ Fuerza Máxima: 50 KN
✓ Diámetro Probeta: 38 mm hasta 100 mm.
▪ Celda alta Presión (20 MPa)
✓ Fuerza Máxima: 100 KN
✓ Diámetro Probeta: 38 mm y 50 mm.
▪ Disponible para No Saturado
El Sistema de Ensayo Triaxial Automático GDSTAS es un sistema de ensayo triaxial compuesto por una prensa y dos controladores de presión/volumen que puede ser configurado según necesidades y presupuesto. Usando la gama de prensas, celdas triaxiales, controladores de presión y el software GDSLAB, el sistema se puede configurar tanto para ensayos de suelos y rocas en laboratorios comerciales, como en laboratorios de investigación. Utilizando el software GDSLAB, con módulos de ensayo específicos, el sistema GDSTAS también puede realizar ensayos avanzados como aplicación de trayectorias de tensiones, ensayos cíclicos de baja frecuencia, K0, etc. todos controlados por ordenador. El sistema GDSTAS permite incorporar desde una prensa de 50KN hasta una de 500KN, asÌ como un controlador de 500KPa hasta uno de 150MPa.
▪ Rangos de Fuerza
✓ 50 KN a 500 KN
▪ Rangos de presión de confinamiento o cola
✓ 500 KPa a 150 MPa
▪ Celdas Triaxiales
✓ 1.700 KPa a 128 MPa
✓ 38 mm a 300 mm
El controlador de Volumen Infinito (IVC) ha sido creado para salvar las restricciones de capacidad volumétrica, permitiendo que el ensayo se realice, de forma continua, bajo control del volumen o de la presión.
Cuando se utiliza un controlador de presión/volumen, una vez se alcanza su capacidad volumétrica (por ejemplo, 100% lleno o 100% vacÌo), el operador debe vaciarlo o llenarlo, respectivamente, de forma manual. Uniendo dos controladores GDS de presión/volumen en paralelo, el sistema IVC conmuta automáticamente entre ellos una vez alcanzada la capacidad del controlador.
▪ Permite
✓ Presión continua
✓ Caudal continuo
✓ Medida acumulativa del cambio de volumen
Los Transductores GDS de Presión Neutra a Media Altura permiten medir directamente la presión neutra en la probeta a media altura de la muestra. Los transductores de medida de succión usan en el extremo un disco poroso de gran permeabilidad al aire, de forma que permite medir la succión en los ensayos de suelos no saturados. Opciones disponibles:
▪ Rangos de presión
✓ 0 a 1.500 KPa
✓ 0 a 700 KPa
• Transdutores de Succión
✓ -400 a 1.500 KPa
✓ -400 a 700 KPa
• Valores de entrada de aire
✓ 1.500 KPa
✓ 500 KPa
El Sistema de Elementos Bender (BES) permite determinar fácilmente el módulo de corte máximo del suelo a pequeñas extensiones en el interior de la celda triaxial. La medida de la deformabilidad a extensiones muy bajas en el laboratorio es difícil de obtener debido a la insuficiente resolución y precisión de los sensores de medida de fuerza y desplazamiento. Se puede determinar la medida de la deformabilidad a bajas extensiones en la celda triaxial recurriendo al uso de transductores de medida local, pero esta situación puede resultar costosa y normalmente se deja para proyectos de investigación. Añadir elementos Bender a un sistema de ensayo triaxial hace que la medida del Gmax y del módulo de corte máximo se vuelvan rutinarios, sencillos y económicos.
El equipo GDSTTA permite controlar independiente las tensiones aplicadas en los tres ejes de una probeta cúbica de suelo. La capacidad de controlar de forma independiente las tensiones aplicadas en las tres dimensiones, permite obtener la verdadera relación entre tensión, extensión y resistencia.
▪ Tamaño de Probeta
✓ 75*75*150 mm
✓ Bajo Pedido
▪ Control de ejes X/Y
✓ 2 pares de actuadores de 28 KN
▪ Control eje Z
✓ Tensión Máxima 2 MPa
