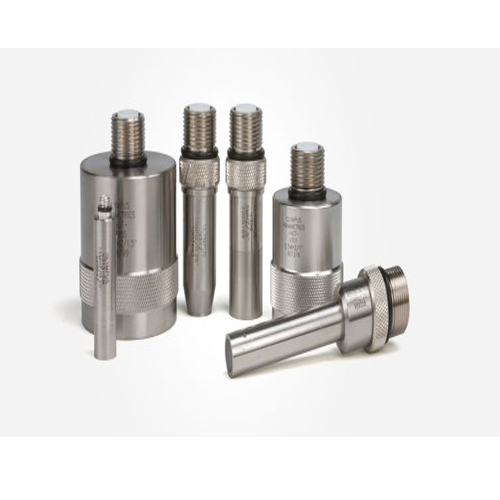

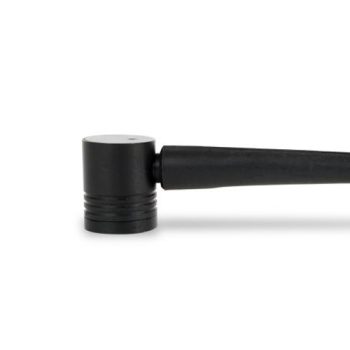

Palpadores de inmersión
Un transductor de inmersión es un transductor de onda longitudinal de un solo elemento con una capa de longitud de onda de 1/4 acoplada acústicamente al agua. Los transductores de inmersión están diseñados específicamente para transmitir ultrasonido en aplicaciones en las que las partes de prueba están sumergidas parcial o totalmente en agua, lo que permite una técnica de acoplamiento uniforme y rápida para el escaneo rápido de las piezas. Se pueden agregar lentes de enfoque para aumentar la sensibilidad y el rendimiento del transductor en un área particular de una parte. Los transductores de inmersión se pueden enfocar de forma esférica o cilíndrica a pedido dentro del rango focal permitido para una frecuencia y tamaño de elemento dados.
Productos relacionados
Los transductores de alta frecuencia son transductores de inmersión o de contacto de un solo elemento diseñados para producir frecuencias de 20 MHz y mayores.
Los transductores de contacto están disponibles en frecuencias de hasta 225 MHz. El rendimiento depende del pulsador / receptor y la aplicación. Todos los transductores se fabrican de forma especial según las especificaciones del cliente. Contáctenos para discutir aplicaciones.
Ventajas:
El diseño de banda ancha altamente amortiguado proporciona una excelente resolución de tiempo
Longitudes de onda cortas para capacidades superiores de resolución de fallas
El enfoque permite diámetros de haz muy pequeños
Las frecuencias van desde 20 MHz hasta 225 Mhz.
Las bobinas de las sondas de inspección manual en perforaciones de pernos/remaches están ubicadas en el ángulo derecho según la orientación del eje. Estas sondas son giradas manualmente para inspeccionar perforaciones producidas por la extracción de pernos o remaches. Las sondas están disponibles en diámetros de serie (fraccional o métrico) o personalizados, equipadas de bobinas absolutas o diferenciales.
Punta en ángulo de 30° o 45° con eje de acero inoxidable. Diseñadas para la detección de grietas superficiales en general, estas sondas están disponibles en una variedad de longitudes y con diferentes configuraciones de bobinas y caídas; brindan también diversas opciones de conectores.
Sondas de agujero de tornillo para escáneres giratorios Olympus
Las sondas de escáner giratorias se utilizan con dispositivos mecánicos para girar automáticamente la sonda en el orificio. Las sondas que utilizan bobinas diferenciales de reflexión con frecuencias de operación de 100 kHz a 2 MHz son típicas. Soportan tolerancias estrechas y son altamente confiables.
Las sondas de escáner giratorio están disponibles en una variedad de diámetros y estilos para trabajar con los escáneres giratorios de Olympus. Las sondas de las series SPO-5965 y SUB están equipadas con un conector Fischer de 4 clavijas, mientras que las series SPO-3564 incorporan el estilo de conector LEMO de 4 clavijas.
Las sondas enumeradas en esta página están diseñadas para ser resistentes y son casi indestructibles cuando se caen o se expanden. Sus puntas de sonda tienen puntas de plástico flexibles que se comprimen automáticamente a su tamaño original después de expandirse para que quepan en los orificios de los pernos más grandes (consulte la tabla a continuación para conocer los rangos de tamaño de orificios) El beneficio de estas puntas flexibles es que no se debe realizar ningún ajuste manual adicional a la sonda después de que se haya escariado un agujero de perno a un diámetro mayor.
Las sondas rotativas del escáner utilizan una bobina de tipo diferencial de reflexión que funciona en el rango de 200 kHz a 3 MHz. Son adecuados para estructuras de aluminio y materiales de baja conductividad.

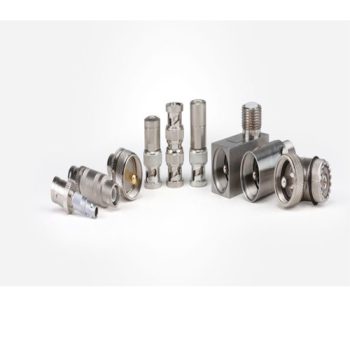

Los transductores especiales de inmersión se refieren a una variedad de transductores que realizan muchas aplicaciones específicas, como la medición del grosor de la pared, la inspección del revestimiento de aluminio o la detección de fallas de elementos múltiples. Este grupo contiene los siguientes tipos de transductores: estuche de aspecto lateral, pincel, estilo iR y XMS.
Un palpador de suela protegida consta de un solo elemento palpador de contacto de onda longitudinal, que se puede utilizar con la línea de retardo, la membrana protectora o un capuchón protector al desgaste.
Ventajas:
Ofrece versatilidad al ofrecer una línea de retardo extraíble, una gorra protectora de desgaste y una membrana protectora
Cuando el transductor se usa solo (sin ninguna de las opciones), la cara de desgaste epoxi proporciona una buena adaptación de impedancia acústica a los plásticos, muchos compuestos y otros materiales de baja impedancia
Los estuches están roscados para un fácil acoplamiento a las opciones de línea de retardo, membrana protectora y tapa de desgaste
Aplicaciones:
Detección de defectos de haz recto
Medidor de espesor
Inspecciones de alta temperatura
Inspección de platos, palanquillas, barras y piezas forjadas.
Seleccione entre una variedad de calidades de cable para satisfacer sus necesidades de aplicación específicas
Longitudes estándar 3 ‘(1 m), 4’ (1.2 m), 6 ‘(1.8 m). Al realizar el pedido, reemplace la x en el número de pieza con la longitud de cable deseada en pies
Longitudes de cable personalizadas están disponibles; por favor especifique cuando ordene
El prefijo de numeración de la pieza indica el estilo del conector para ambos extremos del cable
Todos los cables tienen una impedancia de 50 ohmios a menos que se especifique lo contrario.
Contáctenos para cables especiales o personalizados.
Un palpador con línea de retardo reemplazable está compuesto de un solo elemento palpador Videoscan alojado en una caja diseñada para su utilización con una línea de retardo reemplazable
Ventajas:
El transductor muy húmedo combinado con el uso de una línea de retardo proporciona una excelente resolución cerca de la superficie
La mayor frecuencia del transductor mejora la resolución
Mejora la capacidad de medir materiales delgados o encontrar pequeños defectos al utilizar el método de contacto directo
Contorno disponible para piezas curvas.
Aplicaciones:
Medidor de espesor de precisión
Detección de defectos de haz recto
Inspección de piezas con áreas de contacto limitadas.
Transductores de línea de retardo reemplazables
Cada transductor viene con una línea de retardo estándar y un anillo de retención
Están disponibles líneas de alta temperatura y de retardo en el par seco
Requiere acoplador entre el transductor y la punta de la línea de retardo.
Un palpador de contacto es un palpador de ondas longitudinales de un solo elemento utilizado en contacto directo con una pieza bajo ensayo
Ventajas:
Todos los estilos están diseñados para su uso en entornos industriales resistentes
La impedancia acústica cercana coincide con la mayoría de los metales
Puede ser utilizado para probar una amplia variedad de materiales.
Aplicaciones:
Detección de defectos de haz recto y medición de espesor
Detección y dimensionamiento de delaminaciones.
Caracterización de materiales y mediciones de velocidad del sonido.
Inspección de placas, palanquillas, barras, piezas forjadas, fundiciones, extrusiones y una amplia variedad de otros componentes metálicos y no metálicos
Para uso continuo en materiales de hasta 122 ° F / 50 ° C
Las sondas de tipo lápiz son sondas dotadas de una punta de plástico para fines generales en la detección de grietas superficiales o cercanas a la superficie. Estas están disponibles con diferentes configuraciones de bobinas y opciones de conectores. Las sondas de tipo lápiz para inspección superficial son suministradas con un collar ajustable para garantizar mayor estabilidad.
Los palpadores para las soldaduras por puntos están específicamente diseñados para brindar prestaciones óptimas durante los ensayos no destructivos de numerosos tipos de soldaduras por puntos, incluyendo los utilizados en el sector automotriz y otras aplicaciones industriales.
Los transductores ultrasónicos de soldadura por puntos IMS de Olympus están diseñados específicamente para proporcionar un rendimiento óptimo para pruebas no destructivas de numerosos tipos de soldaduras por puntos, incluidas las que se utilizan en aplicaciones automotrices e industriales. La inspección ultrasónica de las soldaduras por puntos implica el análisis de lo que se conoce como «reducción de ruido» dentro del nugget de soldadura. A diferencia de muchas otras técnicas de medición directa, la inspección de soldadura por puntos analiza las características de los ecos múltiples devueltos por el sonido de la energía acústica dentro del nugget de soldadura. El espaciado del eco, la atenuación del sonido y la detección de eco intermedia son algunos de los indicadores de la calidad de la soldadura que son analizados por inspectores capacitados.
Serie de sondas especializadas entre las cuales destacan: la sonda Lápiz 3551l, las sondas para la inspección de los álabes de turbina, las sondas con puntas de plástico, las sondas digitales y las sondas con puntas de medición amortiguadas.
