Palpadores de línea de retardo

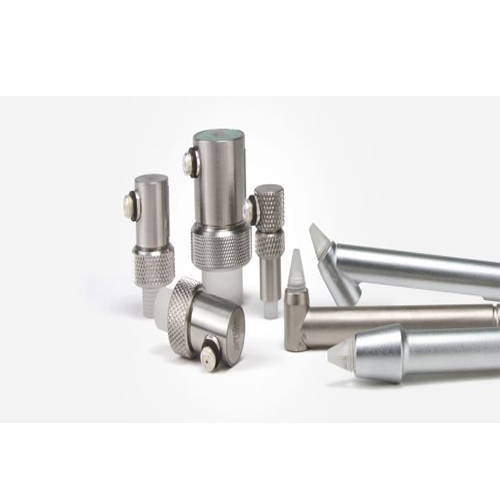

Un palpador con línea de retardo reemplazable está compuesto de un solo elemento palpador Videoscan alojado en una caja diseñada para su utilización con una línea de retardo reemplazable
Ventajas:
El transductor muy húmedo combinado con el uso de una línea de retardo proporciona una excelente resolución cerca de la superficie
La mayor frecuencia del transductor mejora la resolución
Mejora la capacidad de medir materiales delgados o encontrar pequeños defectos al utilizar el método de contacto directo
Contorno disponible para piezas curvas.
Aplicaciones:
Medidor de espesor de precisión
Detección de defectos de haz recto
Inspección de piezas con áreas de contacto limitadas.
Transductores de línea de retardo reemplazables
Cada transductor viene con una línea de retardo estándar y un anillo de retención
Están disponibles líneas de alta temperatura y de retardo en el par seco
Requiere acoplador entre el transductor y la punta de la línea de retardo.
Productos relacionados
Dos elementos en ángulo crean una ruta de sonido en forma de V en el material de prueba. Este «pseudo-enfoque» mejora la resolución en la zona focal. Un transductor de doble elemento consta de dos elementos de cristal alojados en el mismo caso, separados por una barrera acústica. Un elemento transmite ondas longitudinales y el otro elemento actúa como receptor.
Ventajas:
Mejora la resolución cerca de la superficie.
Elimina los múltiplos de línea de retardo para aplicaciones de alta temperatura
Parejas bien en superficies rugosas o curvas
Reduce el ruido directo de dispersión de la espalda en materiales de grano grueso o dispersión
Combina las capacidades de penetración de un transductor de un solo elemento de frecuencia más baja con las capacidades de resolución cerca de la superficie de un transductor de un solo elemento de frecuencia más alta
Puede ser contorneado para ajustarse a las partes curvas.
Aplicaciones:
Medición del espesor del muro restante
Monitoreo de corrosión / erosión
Revestimiento de soldadura de revestimiento y revestimiento / desunión
Detección de porosidad, inclusiones, grietas y laminados en piezas fundidas y forjadas.
Detección de grietas en pernos u otros objetos cilíndricos.
La capacidad de temperatura máxima es de 800 ° F (425 ° C) para 5.0 MHz e inferior; 350 ° F (175 ° C) para 7.5 MHz y 10 MHz. El ciclo de trabajo recomendado para temperaturas de la superficie de 200 ° F (90 ° C) a 800 ° F (425 ° C) es de diez segundos de contacto máximo seguido de un mínimo de un minuto de enfriamiento por aire (no se aplica a Miniature Tip Dual)
Las sondas de tipo lápiz son sondas dotadas de una punta de plástico para fines generales en la detección de grietas superficiales o cercanas a la superficie. Estas están disponibles con diferentes configuraciones de bobinas y opciones de conectores. Las sondas de tipo lápiz para inspección superficial son suministradas con un collar ajustable para garantizar mayor estabilidad.
Las sondas de eje curvo son sondas de acero inoxidable para fines generales en la detección de grietas superficiales o cercanas a la superficie. Estas están disponibles en una variedad de tamaños y con diferentes configuraciones de bobinas y opciones de conectores.
Los accesorios para este tipo de palpadores facilitan las aplicaciones y técnicas de las inspecciones por inmersión. Estos accesorios incluyen columnas de agua, tanques de inmersión, espejos reflectantes y tubos para la manipulación de palpadores.
Sondas de agujero de tornillo para escáneres giratorios Olympus
Las sondas de escáner giratorias se utilizan con dispositivos mecánicos para girar automáticamente la sonda en el orificio. Las sondas que utilizan bobinas diferenciales de reflexión con frecuencias de operación de 100 kHz a 2 MHz son típicas. Soportan tolerancias estrechas y son altamente confiables.
Las sondas de escáner giratorio están disponibles en una variedad de diámetros y estilos para trabajar con los escáneres giratorios de Olympus. Las sondas de las series SPO-5965 y SUB están equipadas con un conector Fischer de 4 clavijas, mientras que las series SPO-3564 incorporan el estilo de conector LEMO de 4 clavijas.
Las sondas enumeradas en esta página están diseñadas para ser resistentes y son casi indestructibles cuando se caen o se expanden. Sus puntas de sonda tienen puntas de plástico flexibles que se comprimen automáticamente a su tamaño original después de expandirse para que quepan en los orificios de los pernos más grandes (consulte la tabla a continuación para conocer los rangos de tamaño de orificios) El beneficio de estas puntas flexibles es que no se debe realizar ningún ajuste manual adicional a la sonda después de que se haya escariado un agujero de perno a un diámetro mayor.
Las sondas rotativas del escáner utilizan una bobina de tipo diferencial de reflexión que funciona en el rango de 200 kHz a 3 MHz. Son adecuados para estructuras de aluminio y materiales de baja conductividad.
Las sondas de conductividad están diseñadas para clasificar los metales no ferrosos y determinar el daño en el material, o la condición de este, después de un tratamiento térmico.
Las sondas de tipo puntual son utilizadas para detectar los defectos ya sea en las superficies o debajo de ellas. El amplio diámetro de sus bobinas y su operación por baja frecuencia son útiles para monitorizar grandes áreas y detectar defectos en mayor rango de tamaños, generalmente iguales a la mitad del diámetro de la sonda.
Un palpador de suela protegida consta de un solo elemento palpador de contacto de onda longitudinal, que se puede utilizar con la línea de retardo, la membrana protectora o un capuchón protector al desgaste.
Ventajas:
Ofrece versatilidad al ofrecer una línea de retardo extraíble, una gorra protectora de desgaste y una membrana protectora
Cuando el transductor se usa solo (sin ninguna de las opciones), la cara de desgaste epoxi proporciona una buena adaptación de impedancia acústica a los plásticos, muchos compuestos y otros materiales de baja impedancia
Los estuches están roscados para un fácil acoplamiento a las opciones de línea de retardo, membrana protectora y tapa de desgaste
Aplicaciones:
Detección de defectos de haz recto
Medidor de espesor
Inspecciones de alta temperatura
Inspección de platos, palanquillas, barras y piezas forjadas.
Un palpador de contacto es un palpador de ondas longitudinales de un solo elemento utilizado en contacto directo con una pieza bajo ensayo
Ventajas:
Todos los estilos están diseñados para su uso en entornos industriales resistentes
La impedancia acústica cercana coincide con la mayoría de los metales
Puede ser utilizado para probar una amplia variedad de materiales.
Aplicaciones:
Detección de defectos de haz recto y medición de espesor
Detección y dimensionamiento de delaminaciones.
Caracterización de materiales y mediciones de velocidad del sonido.
Inspección de placas, palanquillas, barras, piezas forjadas, fundiciones, extrusiones y una amplia variedad de otros componentes metálicos y no metálicos
Para uso continuo en materiales de hasta 122 ° F / 50 ° C
Punta en ángulo de 30° o 45° con eje de acero inoxidable. Diseñadas para la detección de grietas superficiales en general, estas sondas están disponibles en una variedad de longitudes y con diferentes configuraciones de bobinas y caídas; brindan también diversas opciones de conectores.
Las sondas para soldaduras están diseñadas para efectuar inspecciones en soldaduras de materiales ferrosos. Estas representan una mejor alternativa que aquellas inspecciones por partículas magnéticas, las cuales requieren una preparación (limpieza) del área antes de iniciar la inspección.
El uso de couplant es casi siempre necesario para proporcionar un acoplamiento acústico entre el transductor y la pieza de prueba. Ofrecemos varios tipos de cupones para adaptarse a prácticamente todas las aplicaciones.
