Celdas Triaxiales

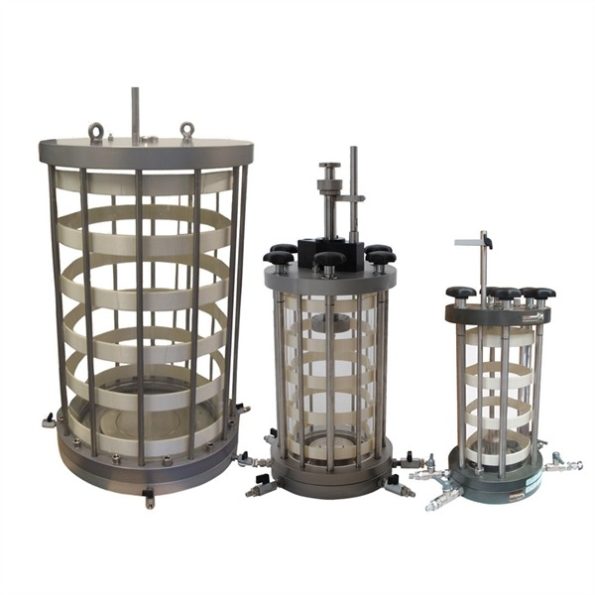

Ofrecemos una amplia gama de camaras para ensayos triaxiales de suelos y roca, tales como pasivas, activas, para diámetros mayores así como celdas triaxiales para ensayos dinámicos con sellos especiales y rodamientos de baja fricción.
Tamaño de Muestra
- 25 mm a 500 mm.
Presion
- 1 MPa a 100 MPa
Opcional Celdas Triaxiales con Ram de carga balanceado.
Productos relacionados
El Penetrómetro TG63 se puede configurar a petición para realizar pruebas penetrométricas dinámicas continuas, pruebas penetrométricas estáticas (CPT) o ambas. En cuanto a las pruebas dinámicas, dependiendo de los terrenos principalmente examinados, el penetrómetro puede estar equipado con diferentes sistemas de golpeo (Superpesado – DPSH, Pesado – PDH o Medio – DPM). Permite asimismo la toma de muestras alteradas o semialteradas que permiten una mejor interpretación estratigráfica. El TG63 se caracteriza por su alto rendimiento energético. La energía transmitida por el mazo a las varillas es igual al 78% aproximadamente. Garantiza la perfecta verticalidad durante la introducción de las varillas. Reduce los tiempos de la prueba, permitiendo introducir contemporáneamente las varillas y sus tubos de revestimiento. Hace posible la extracción de la varilla por entero. Presenta un sistema de anclaje solidario al mástil que permite reducir drásticamente los tiempos de posicionamiento de la máquina, y que reduce los esfuerzos de hincado sobre el bastidor. El penetrómetro de la serie TG63 está construido sobre un carro de orugas autopropulsado de tracción hidráulica, que permite la más amplia movilidad, incluso en terrenos irregulares. También puede colocarse en laderas muy empinadas, mediante tres estabilizadores; además, es posible inclinar el mástil de forma que quede siempre perfectamente vertical. Es una máquina sumamente flexible, que posee la prerrogativa de poder ser utilizada por un único operador. Las pruebas penetrométricas estáticas pueden realizarse con punta mecánica (Begemann) y adquisición manual (CPT) o bien, utilizando puntas diferentes (opcionales) como el piezocono (CPTU) o el piezocono sísmico (S-CPTU) que permiten una interpretación estratigráfica más fiable y la determinación del perfil de la velocidad de las ondas de corte (Vs). La modalidad estática/dinámica permite obtener información a lo largo de áreas verticales constituidas por terrenos con diferentes características mecánicas (desde muy blandos a muy duros y compactos), mientras que el paso a través de capas especialmente duras es posible gracias a un cabezal de rotación (opcional) que permite la ejecución de preorificios.
TG 63 100
| Motor | Tipo | Gasolina; 2 cil.; V |
| Potencia [HP (kW) – RPM] | 16 (12) – 3600 | |
| Refrigeración | Aire | |
| Desplazamiento | Orugas con transmisión hidrostática |
Orugas engomadas |
| Velocidad de traslación [km/h] |
0 ÷ 1.8 | |
| Pendiente má. % | 25 | |
| Bomba hidráulica |
Número de bombas | 2 |
| Máx. presión operativa [bar] |
250 | |
| Estabilizadores | Número | 3 |
| Tipo | Hidráulico |
TG 63 150
| Motor | Tipo | Gasolina; 2 cyl.; V | Diésel; 2 cyl. |
| Potencia [HP (kW) – RPM] | 23 (16.9) – 3600 | 18 (13.5) – 3600 | |
| Refrigeración | Aire | Agua | |
| Desplazamiento | Orugas con transmisión hidrostática | Orugas Engomadas | |
| Velocidad de traslación [km/h] | 0 ÷ 2 | ||
| Pendiente máx. % | 25 | ||
| Bomba hidráulica |
Número de bombas | 2 | |
| Máx. presión operativa [bar] | 240 | ||
| Estabilizadores | Número | 3 | |
| Tipo | Hidráulico | ||
El Sistema de Ensayo de Corte Simple Cíclico Dinámico Avanzado Combinado (ADVDCSS) es una innovación que combina el ensayo de corte simple y el ensayo triaxial sin recurrir a una prensa separada. El ADVDCSS utiliza la tecnología de los actuadores electromecánicos, conocidos por su control riguroso de la posición y su gran durabilidad. Al contrario que los actuadores neumáticos, este tipo de actuador es también adecuado para realizar ensayos de baja extensión, de relajación a largo plazo y ensayos dinámicos hasta 5Hz. El sistema pasa de un ensayo triaxial a un ensayo de corte simple en 15 minutos sustituyendo la pared de la celda por una más corta y elevando la posición de la base usando el sistema de elevación integrado, permitiendo asÌ el ensayo de probetas más cortas en los ensayos de corte simple.
▪ Conforme a ASTM D6528
▪ Corte Simple Dinámico y Triaxial Dinámico.
▪ Rango de Fuerza Axial
✓ 5 KN a 10 KN
▪ Rango de Fuerza de Corte
✓ 5 KN a 10 KN
▪ Control Altura de Probeta
VIS (Virtual Infinite Stiffness) es un desarrollo exclusivo que permite al usuario, al ensayar la probeta, manejar la prensa como si esta tuviese rigidez infinita.
▪ Rangos de Carga Axial
✓ 100 KN
✓ 250 KN
✓ 400 KN
✓ Otras bajo pedido
▪ Dimensiones del Marco de Carga
✓ 100 KN – Luz Horizontal: 500 mm – Luz Vertical : 0 a 735 mm.
✓ 250 KN – Luz Horizontal: 750 mm – Luz Vertical : 250 a 1.050 mm.
✓ 400 KN – Luz Horizontal: 750 mm – Luz Vertical : 250 a 1.050 mm.
El Sistema de Ensayo Triaxial Automático GDSTAS es un sistema de ensayo triaxial compuesto por una prensa y dos controladores de presión/volumen que puede ser configurado según necesidades y presupuesto. Usando la gama de prensas, celdas triaxiales, controladores de presión y el software GDSLAB, el sistema se puede configurar tanto para ensayos de suelos y rocas en laboratorios comerciales, como en laboratorios de investigación. Utilizando el software GDSLAB, con módulos de ensayo específicos, el sistema GDSTAS también puede realizar ensayos avanzados como aplicación de trayectorias de tensiones, ensayos cíclicos de baja frecuencia, K0, etc. todos controlados por ordenador. El sistema GDSTAS permite incorporar desde una prensa de 50KN hasta una de 500KN, asÌ como un controlador de 500KPa hasta uno de 150MPa.
▪ Rangos de Fuerza
✓ 50 KN a 500 KN
▪ Rangos de presión de confinamiento o cola
✓ 500 KPa a 150 MPa
▪ Celdas Triaxiales
✓ 1.700 KPa a 128 MPa
✓ 38 mm a 300 mm
Elementos opcionales disponibles
| Motor | Tipo | Gasolina; 1 cil.; 45° |
| Potencia [HP (kW) – RPM] | 6 (4.5) – 3600 | |
| Refrigeración | Aria | |
| Desplazamiento | Transmisión hidrostática | 4 x 4 |
| Velocidad de traslación [km/h] |
0 ÷ 2.5 | |
| Pendiente máx. % | 30 | |
| Bompa hidráulica | Número de bombas | 1 |
| Máx. presión operativa [bar] |
150 | |
| Estabilizadores | Número | 3 |
| Tipo | Manual |
Se usa para determinar el contenido de humedad al que los suelos arcillosos pasan de un plástico a un estado líquido.
Incluye: taza de latón extraíble, manivela y mecanismo de leva ajustables, contador de golpe y base. Existen diferentes versiones disponibles de acuerdo con las diversas Normas en uso. Son idénticas en forma y difieren, en general, del tipo de base y el peso de la copa. Además, todas las versiones están disponibles ya sea manualmente o con motor. Las herramientas de ranurado, que también se refieren a los diferentes estándares, no están incluidas y deben pedirse por separado.
Pesos aprox .:
Versiones estándar 2 kg.
Versiones motorizadas 4 kg.
El Equipo de Columna Resonante (RCA) se utiliza para excitar uno de los extremos de la probeta cilíndrica (sólida o hueca) de suelo. Se excita la probeta en torsión o flexión a través de un sistema de control electromagnético. Una vez encontrada la frecuencia principal de resonancia, a través de la medida del movimiento de la extremidad libre de la probeta, se calculan la velocidad de propagación de la onda y el grado de amortiguamiento del suelo. Se obtiene asÌ el módulo de corte torsional a través de la velocidad calculada y de la densidad de la probeta.
▪ Dimensiones de la Probeta
✓ ø 50 * 100 mm
✓ ø 70 * 140 mm
✓ Bajo Pedido
▪ Ensayos Disponibles
✓ Torsión
✓ Flexión
✓ Amortiguamiento
▪ Ensayos Opcionales
✓ Corte Torsional
El Sistema GDS de Ensayo Triaxial Cíclico de Gran Diámetro LDCTTS, con fuente de energía hidráulica, incorpora una celda triaxial de gran diámetro pensada para el ensayo de probetas de partículas de gran dimensión, tales como balastos de vías férreas. El sistema permite realizar ensayos triaxiales estáticos y dinámicos, asÌ como otros ensayos triaxiales avanzados.
▪ Rango de Fuerza
✓ 100 KN a 250 KN
✓ Otras bajo pedido.
▪ Rango de Frecuencia
✓ 0 a 10 Hz
▪ Dimensiones de la probeta
✓ Altura: 450 mm Diámetro: 300 mm
✓ Otras bajo pedido.
▪ Camara interna HKUST
▪ Conforme a
✓ ASTM D3999-91
✓ EN 13286-7: 2004
Una probeta cilíndrica de suelo se confina lateralmente con anillos de retención de baja fricción, revestidos de Teflon, que aseguran una sección transversal constante. El desplazamiento axial/normal se puede evitar mientras se aplica la fuerza de corte, garantizándose por tanto la condición de volumen constante, es decir, corte simple. El equipo de Corte Simple Cíclico Dinámico Electromecánico (EMDCSS) es el equipo más adecuado para la investigación del comportamiento dinámico del suelo debido a su facilidad de uso y capacidad de simular diversas capacidades de carga reales del suelo, difÌciles de obtener con otros equipos de laboratorio. El EMDCSS permite una rotación, suave y continua, de 90º en las direcciones principales de tensión. La necesidad de simular la rotación en las direcciones principales de tensión es común en los problemas geotécnicos, incluido el de carga sísmica. El equipo permite la determinación directa, con drenaje y sin drenaje, de la relación tensión de corte y extensión de corte. El ensayo de corte simple es un ensayo corriente en estudios para estructuras subacuáticas, deslizamientos y estudios sísmicos. Además, de poder realizar ensayos cíclicos dinámicos permite estudiar la capacidad de amortiguación y licuefacción del suelo, bajo condición de corte simple.
El penetrómetro DPM30 permite la realización de pruebas penetrométricas exclusivamente de tipo dinámico continuo. Para las pruebas dinámicas, el penetrómetro está equipado con un sistema de golpeo formado por un mazo de 30 kg (66 libras) y carrera de 200 mm (7,87 pulgadas), propulsado por un motor hidráulico. Para el funcionamiento está presente un grupo moto-bomba, en el que el motor puede ser de gasolina o eléctrico (220v o 110v). Para la extracción de varillas, tubos de revestimiento y extractores de muestras, se utiliza un extractor hidráulico. El penetrómetro se controla mediante un distribuidor de pedal. La conexión hidráulica de los distintos componentes, se realiza mediante acoples rápidos. La fiabilidad está corroborada por centenares de especímenes operativos en Italia y en el mundo.
Elementos opcionales disponibles
En el penetrómetro DPM30, además del equipamiento estándar, es posible utilizar también:
• un extractor de muestras para sacar muestras de terrenos semialteradas para garantizar una mejor capacidad de interpretación de los datos penetrométricos;
• puntas de recuperación;
• tubos de revestimiento para pruebas DP.
Sistema de Penetración
- Peso del mazo: 30 kg
- Altura de caída: 200 mm
- Varillas de acero especiales: Ø 20 mm; L 1000 mm; Peso 2,4 kg
- Características cono: Ø 35,6 mm; B 60°; A 10 cm²
|
Especificaciones técnicas del módulo sísmico |
|
|
Frecuencia de muestreo |
30000 S/s |
|
Resolución |
12 bit |
|
Periodo de muestreo |
600 ms |
|
Frecuencia de funcionamiento |
0 – 300 Hz |
|
número de ejes |
3 |
El Equipo Cilindro Hueco SS-HCA de aplicación de pequeñas extensiones permite aplicar un desplazamiento rotacional y binario a una probeta cilíndrica hueca. Es posible controlar la intensidad y la dirección de las tres tensiones principales utilizando este equipo. Se puede utilizar para el estudio, por ejemplo, de:
▪ Anisotropía de suelo
▪ Efectos de la rotación de las tensiones principales
▪ Efectos de las tensiones principales intermedias
